Analisador de sinal DW-6195
de monitoramentopara redes elétricas trifásicasde potência

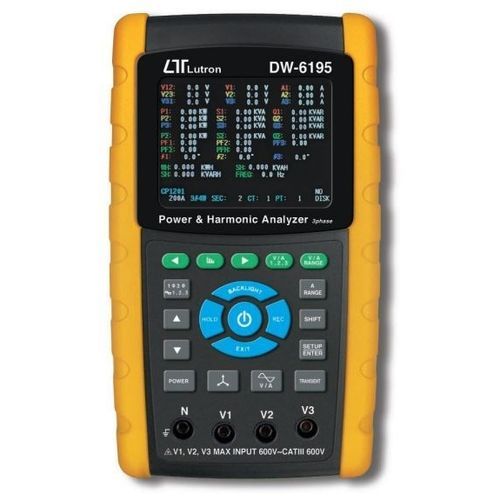

Analisador de sinal - DW-6195 - Lutron - de monitoramento / para redes elétricas trifásicas / de potência
Analisador de sinal - DW-6195 - Lutron - de monitoramento / para redes elétricas trifásicas / de potência
Analisador de sinal - DW-6195 - Lutron - de monitoramento / para redes elétricas trifásicas / de potência - imagem - 2
Analisador de sinal - DW-6195 - Lutron - de monitoramento / para redes elétricas trifásicas / de potência - imagem - 3
Guardar nos favoritos
Comparar


Características

Objeto da medição
de sinal
Âmbito de utilização
de monitoramento, para redes elétricas trifásicas
Mensurando
de potência, de tensão, de harmônicos, de impedância
Configuração
com sensor
Outras características
de calibração, simultâneo, com registrador de dados, gráfico

Descrição

* Ecrã LCD a cores. * Análise para sistemas de alimentação trifásicos, 1P/2W, 1P/3W, 3P/3W, 3P/4W. * estão incluídas 3 sondas de corrente ( CP-1201 ), se mudar as sondas de corrente, os procedimentos de calibração não são necessários. * Sinal de entrada da sonda de corrente/gamas com selecção : Sinal de entrada (ACV): 200 mV/300 mV/500 mV/1 V/2 V/3 V. Intervalos (ACA): 20 A/200 A/2000 A/30 A/300 A/ 3000 A /6000A. * O medidor pode cooperar com as sondas de corrente universais. * Conjunto completo com 4 cabos de teste para PC, 4 pinças de crocodilo para PC, 3 pinças de sonda para PC (CP 1201), adaptador AC para DC 9V, cartão de memória SD 4G e bolsa de transporte. * Medição : V (fase a fase), V (fase a terra) A (fase-terra). KW / KVA / KVAR / PF ( fase ). KW / KVA / KVAR / PF (sistema). KWH / KVAH / KVARH / PFH ( sistema ). Ângulo de fase. * Visualização de harmónicas (1-50ª ordem). * Visualização simultânea de harmónicos e forma de onda. * Visualização da forma de onda com valores de pico. * Análise da Distorção Harmónica Total ( THD ). * Diagrama gráfico de fases com parâmetros do sistema trifásico. * relação de desequilíbrio de tensão ou corrente trifásica (VUR, AUR) e factor de desequilíbrio. * Corrente desequilibrada calculada através da linha neutra (An). * Captura de eventos transientes (incluindo Dip, Swell e Outage) com limiar programável (%). * Rácio CT programável (1 a 600) e rácio PT (1 a 1000). * A impedância de entrada ACV é de 10 Mega ohms. * Norma de segurança: IEC 1010, CAT III 600V.

---
