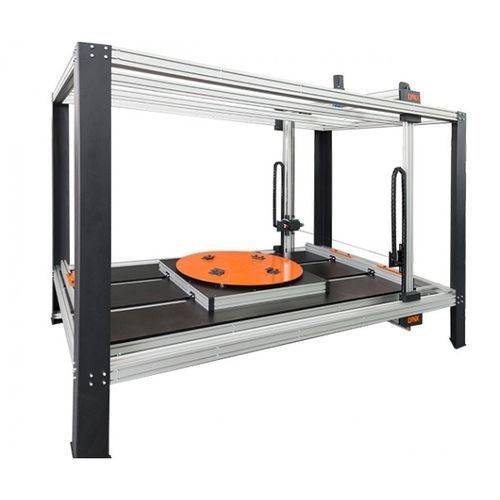

Mesa rotativa indexadora acionada por motor

horizontalpara máquina-ferramentaautomática

A mesa rotativa 3D é um complemento da máquina de corte CNC dedicado ao corte de objectos 3D, tanto simétricos (esfera, vaso, garrafa) como assimétricos (peça de xadrez, carro, escultura). Este dispositivo totalmente automático, controlado por computador e acionado por um motor de passo, adapta-se a todos os modelos de máquinas de corte de espuma LYNX TERMCUT. Basta colocá-lo na mesa da máquina, posicionar o bloco de espuma e começar a esculpir. A mesa rotativa da máquina CNC pode ser utilizada em conjunto com arame reto ou moldado. mesa rotativa 3D + arame para formas Se pretender esculpir vários elementos de forma simétrica, utilize o arame de modelação. Um arame é um arame grosso (com um diâmetro de 1 mm ou superior); dobre-o para formar o contorno do objeto 3D simétrico. Monte o fio no suporte. O movimento de corte é simples. O fio moldado entra no material, pára e a mesa roda 360 graus. Após a rotação, o fio moldado é retirado do material. Se quiser esculpir objectos 3D assimétricos (carro, peça de xadrez), utilize o programa STYRO3D fornecido com o cortador de espuma LYNX TERMCUT. Este programa gera automaticamente dados para secções de corte individuais para objectos 3D assimétricos. Prepare o desenho do objeto em formato RAW, STL ou DXF. Importar o ficheiro 3D para o STYRO3D, definir os parâmetros de corte e a precisão (número de secções de corte) e começar a esculpir. mesa rotativa 3D + fio reto Para esculpir objectos 3D simétricos, primeiro, prepare o desenho do contorno. Para isso, utilize o software LYNX TERMCUT ou importe gráficos vectoriais pré-desenhados. Defina o número de secções de corte, que varia entre 4 e 180, dependendo se pretende uma forma quadrilateral ou completamente circular.
