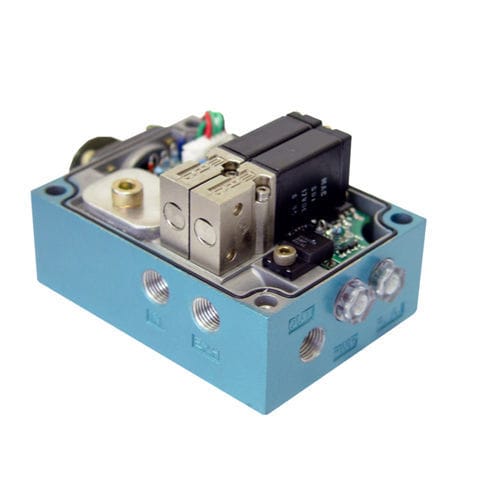

Controlador de pressão proporcional PPC5C series

eletrônico

O Controlador de Pressão Proporcional MAC, (PPC) é um produto inovador que converte um sinal elétrico numa saída pneumática proporcional. O PPC é diferente dos transdutores I/P ou V/P convencionais. Oferece muito mais em termos de desempenho, características e fiabilidade. A chave para os PPCs MAC são duas válvulas MAC das Séries 34, 45, 400, 47, 92 ou 93 que são utilizadas para controlar a pressão de saída. As válvulas são accionadas pelo circuito de controlo eletrónico de circuito fechado dos PPCs. O feedback é obtido de um ou dois transdutores. O gatilho equilibrado, a resposta rápida e o caudal elevado destas duas válvulas MAC proporcionam características de desempenho excepcionais para o PPC. O PPC controla a pressão de saída medindo constantemente a sua pressão a jusante e comparando-a com o sinal de comando. Se for comandada uma pressão mais elevada, o PPC responde rapidamente accionando a válvula de enchimento MAC, aumentando a pressão de saída até que esta pressão de saída até que esta seja igual à pressão representada pelo sinal de comando. Inversamente, se for necessária uma pressão mais baixa, o PPC activará a válvula de escape MAC, diminuindo a pressão de saída até ser atingida a pressão correcta. Tudo isto acontece muito rapidamente para manter suavemente a pressão correcta.
