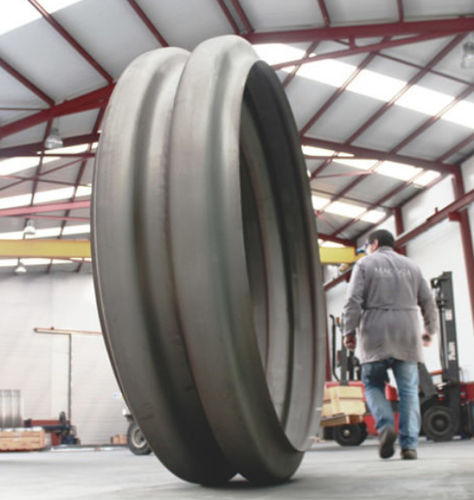

Um caso especial do tipo Parede Grossa, as juntas de expansão Flangeada e Fluida são feitas em duas metades a partir de placas anulares planas. As arestas exteriores das placas são formadas numa direcção (flangeadas), e as interiores são formadas na outra direcção (flangeadas). As duas metades são soldadas juntas e, em seguida, soldadas no revestimento do permutador de calor. Devido à maior espessura da parede, este tipo de junta de expansão é resistente e a mais durável do ponto de vista do abuso, mas tem a desvantagem de ter uma flexibilidade limitada.
As Juntas de Expansão MACOGA MFF são projetadas de acordo com as diretrizes obrigatórias ASME VIII-1 do apêndice 5 para o projeto de juntas de expansão flangeadas e fluidas e ASME apêndice 26 e EJMA que fornecem métodos de cálculo das tensões, vida útil de fadiga e taxa de mola.
Este tipo de junta de expansão é robusta e a mais durável do ponto de vista do abuso, mas tem a desvantagem da flexibilidade limitada.
A aplicação mais comum para juntas de expansão flangeadas e fluidas são os permutadores de calor e os sistemas de tubagem de grande diâmetro.
As juntas de expansão MFF são promissoras para acomodar a expansão térmica diferencial de conchas de trocadores de calor, vasos de pressão e tubulações que transportam fluidos a altas temperaturas. As diferenças na expansão axial do casco e do feixe de tubos devido aos elevados diferenciais de temperatura média do metal justificam a incorporação de juntas de expansão em permutadores de calor. Isto é particularmente verdadeiro para permutadores de tubos fixos.
---
