Este modelo é utilizado em casos de altas pressões internas e/ou equalização do movimento entre todas as corrugações.
O sistema envolve o uso de anéis de reforço ou equalização localizados ao redor do exterior da convolução, evitando assim que o fole seja forçado a sair da forma devido às altas pressões.
Anéis Equalizadores e Reforçadores são dispositivos utilizados em algumas juntas de dilatação que se encaixam bem nas raízes das convoluções. O objectivo principal destes dispositivos é reforçar o fole contra a pressão interna e equalizar o movimento entre todas as corrugações.
Os anéis equalizadores e de reforço são feitos de aço carbono, aço inoxidável ou outras ligas adequadas.
Os anéis de reforço são geralmente em forma de "T" na seção transversal e os anéis equalizadores são geralmente fabricados com tubos ou barras redondas sólidas de aço carbono, aço inoxidável, ou outras ligas adequadas.
Fole incluindo anéis de reforço ou equalizador podem ser incorporados a qualquer tipo de junta de expansão (Axial, Lateral, Angular, etc.)
MRR

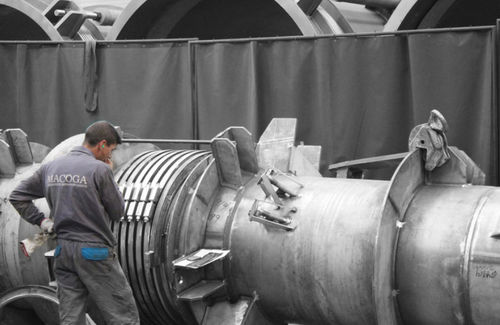

Junta de expansão com anéis de reforço.
---
