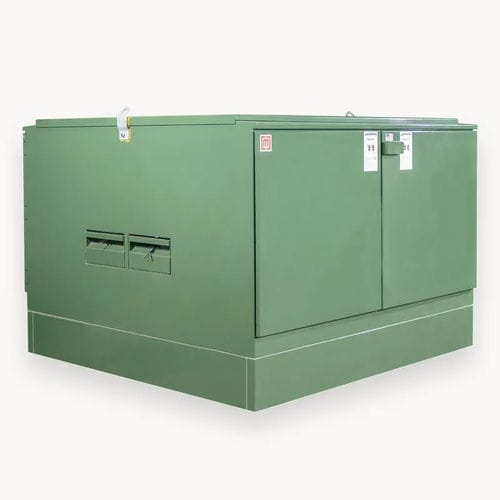

Conjunto de manobra e controle chaveado

de espessura reduzidaindustrialpara distribuição elétrica

Aparelhos de comutação montados em bloco concebidos para comutação subterrânea e proteção de fusíveis para a rede de distribuição. Com um design de baixo perfil, bloqueável e inviolável, estas unidades são perfeitas para instalações públicas exteriores. Os comutadores invioláveis Maddox são concebidos, construídos e testados de acordo com as mais elevadas normas da indústria, incluindo: UL e IEEE C37.74. Apresentam até quatro compartimentos com várias configurações de comutadores e fusíveis disponíveis. Âmbito do produto -Design de porta dupla de -15 kV Especificações padrão -Nominal: 14.4 kV -Conceção máxima: 15,5 kV -BIL: 95 kV -Barramento principal contínuo: 600 amperes -Interrupção de carga: 600 amperes -Curto-circuito -RMS simétrico: 25 kA3 -Fechamento em caso de falha no ciclo de trabalho -RMS assimétrico: 40 kA -Frequência: 60 hertz -Altitude máxima: 3300 pés -Unidade fusível: tipo DBU, 15 kV, velocidade padrão (E) -Acabamento em verde brilhante, adequado para aplicações pesadas ‍ Caraterísticas opcionais -Designs de frente viva -Opção de 6 compartimentos (até 5 arranjos de interruptores e 5 arranjos de fusíveis) modelos de -25 kV variações de velocidade do fusível -DBU: lento "E" e "K"
