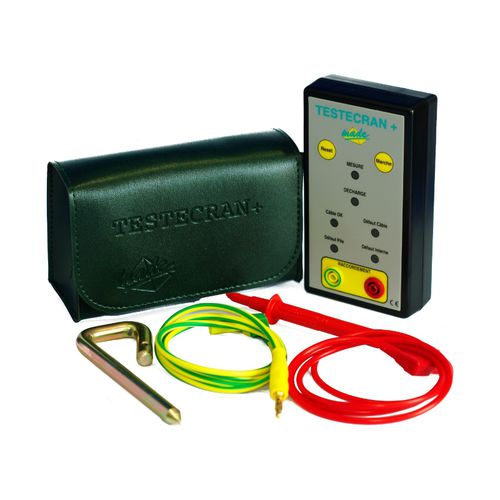

Testador de isolamento TESTECRAN+™

de resistência de isolamentode cabos de baixa tensãode cabos de alta tensão

FUNÇÕES TESTECRAN+™ é utilizado para verificar a bainha exterior de um cabo subterrâneo de média ou baixa tensão, medindo a resistência de isolamento entre a blindagem e a terra. Se for encontrada uma condição defeituosa, medidas corretivas devem ser tomadas para garantir o bom funcionamento contínuo do cabo. É um dispositivo portátil fornecido numa mala de transporte com os seus cabos de terra e de ligação. UTILIZAÇÃO PRINCÍPIO A operação do TESTECRAN+™ é totalmente automática. Uma vez conectado, um botão de pressão inicia o procedimento de medição: Verificação da tensão da bateria Autoteste Descarga da blindagem do cabo Indicação do estado da blindagem do cabo: OK ou Avariado Acabado. Se o cabo estiver operacional, um LED verde acende, caso contrário, uma intermitência vermelha e um sinal sonoro acendem sons. O TESTECRAN+™ está protegido contra um cabo carregado, pelo que não há necessidade de descarga o cabo antes da ligação. Durante o carregamento da tela, um LED pisca a cada segundo que dá uma indicação aproximada do comprimento do cabo com base em 1 km (0,6 mile) a cada 12 segundos, dependendo das condições do cabo e do aterramento.
