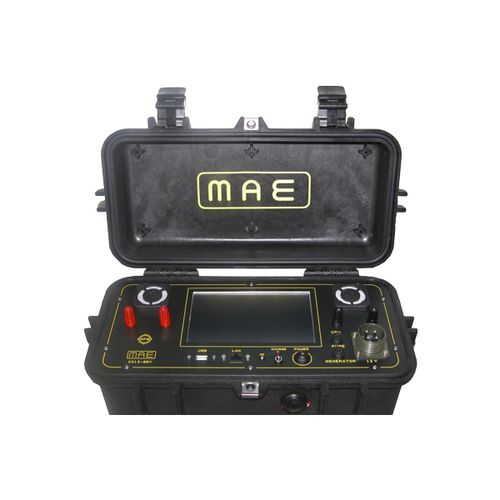

Medidor de resistividade geoelétrica C313SEV

digitalpara medição quadripolarUSB

Georesistivímetro Digital para Levantamentos Eléctricos Verticais V.E.S. O equipamento caracteriza-se pela máxima resolução e precisão no levantamento geoeléctrico e grande rapidez de funcionamento. Uma vez concluída a aquisição de dados, estes podem ser imediatamente processados com o respetivo software de processamento de dados. A energia é fornecida por um conjunto de baterias incorporadas e é gerida por um microprocessador capaz de fornecer uma ampla autonomia de aquisição. O registo e a gravação dos dados são efectuados no disco interno ou numa chave USB (fornecida). A unidade é totalmente informatizada e todas as funções operacionais são seleccionadas simplesmente tocando no menu do monitor LCD a cores de 7" com ecrã tátil integrado. Este tipo de levantamento é realizado com o objetivo de reconstruir uma electro-tomografia 1D para um ponto de medição. O método geo-elétrico consiste na determinação experimental da distribuição da resistividade que caracteriza a estrutura eléctrica de um meio. No método SEV, a distância entre os eléctrodos é aumentada progressivamente e a relação entre a d.d.p. e a intensidade da corrente é medida de tempos a tempos. Os valores de resistividade assim obtidos são influenciados pelas características dos materiais a profundidades cada vez maiores. Tendo em conta este segundo efeito, deve ser feita uma correção geométrica e, por conseguinte, devem ser introduzidos no cálculo da resistividade factores que dependem das distâncias MN (eléctrodos de medição) e AB (eléctrodos de entrada). De acordo com as variações das posições dos eléctrodos ao longo da zona geo-eléctrica, identificam-se diferentes sistemas quadrupolos: Wenner e Schlumberger.
