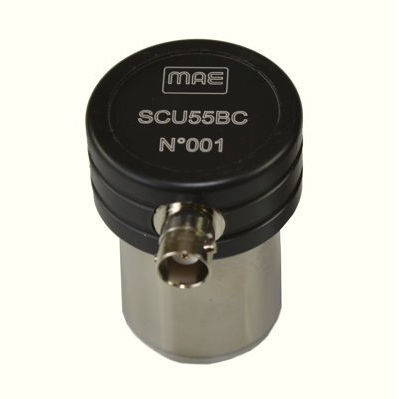

Sonda ultrassônica SCU55BC

para CNDpara concretopara plástico

SONDA ULTRA-SÓNICA FREQUÊNCIA 55KHZ CONECTOR BNC Sonda ultra-sónica para ensaios não destrutivos (NDT) em materiais de betão, madeira, plástico ou pedra. O modelo SCU55BC é um transdutor ultrassónico de alta eficiência e do tipo ativo, que pode ser utilizado tanto como sonda emissora (TX) como como sonda recetora (RX), concebido especificamente para ensaios não destrutivos em materiais de construção como betão endurecido, mármores e materiais pétreos em geral, madeira, plástico. Os ultra-sons permitem detetar furos, bolhas de ar, microfissuras no material investigado. O MAE projecta e fabrica a sonda de acordo com os mais altos padrões de qualidade, de modo a garantir uma eficiência duradoura sem deterioração do sinal ao longo do tempo. O método baseia-se na velocidade de propagação das ondas ultra-sónicas longitudinais no interior de uma estrutura de betão armado. As velocidades de propagação dependem das características do material como a elasticidade, a densidade, a presença de fendas, microfuros, etc... A partir da determinação dos seguintes parâmetros: reflexão, refração, tempo de trânsito (T.O.F.) e atenuação da energia vibratória, é possível obter informações sobre: - Homogeneidade da mistura - Características elasto-mecânicas - Entidade, geometria e localização de falhas particulares ou defeitos internos, variações no tempo dos parâmetros de qualidade do betão Os ensaios ultra-sónicos através dos quais é possível avaliar a velocidade de trânsito dos impulsos (com espessura e tempo conhecidos) são particularmente importantes. O principal objetivo do estudo ultrassónico é registar o tempo de voo (TOF, Time of Fly) e o seguinte cálculo da velocidade.
