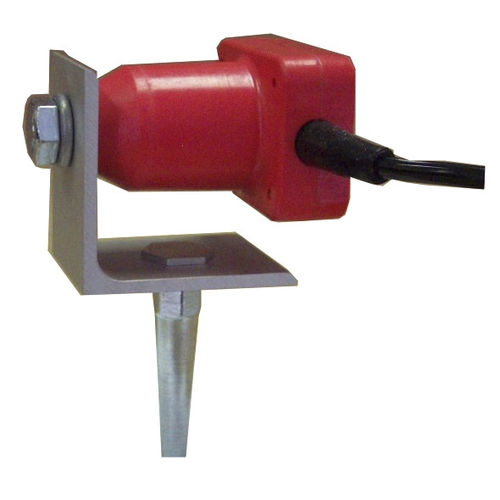

Geofone horizontal GH45 series

GEOFONE HORIZONTAL 4,5 HZ M.A.S.W. (Análise Multi-canal de Ondas de Superfície) A técnica MASW (Multichannel Analysis of Surface Waves) tem o objetivo de identificar perfis de variação com a profundidade das velocidades das ondas de volume (Vp e Vs). O método baseia-se nas relações conhecidas entre estas velocidades e a dispersão das ondas superficiais (ou Rayleigh) observadas ao propagar-se através de um meio elástico estratificado. A análise pode ser baseada em sinais produzidos com um furo no local por dispositivo de aquisição (com um carneiro ou explosão), ou no registro das vibrações produzidas por fontes distantes (rives, atividades industriais, tráfego, etc). No primeiro caso, estamos falando de MASW ativo, com o qual é possível explorar algumas dezenas de metros de subsolo, e no segundo caso, estamos falando de MASW passivo, que permite alcançar maiores profundidades, em condições particulares. MA.S.W. passivo é utilizado com a finalidade de obter um perfil de velocidade 1D das ondas elásticas de corte S. A técnica consiste no registo do "ruído sísmico" nas janelas temporais e após o estudo do sinal processado. É realizada através da disposição de uma cadeia geofônica bidimensional com baixa freqüência ressonante em linha ou em "array" (geometrias circulares e irregulares) e medindo o ruído ambiental. A partir da análise F-K (frequência-espaço) dos comboios de ondas, é possível obter uma curva de dispersão de ondas de superfície que leva ao cálculo do perfil de velocidade das ondas de cisalhamento e à estimativa de uma cobertura em relação ao semi-espaço. A técnica RE.MI. (REfraction MIcrotremors) pertence às metodologias de levantamentos sísmicos passivos.
