Software de medição DOWNHOLE

de cálculográficopara sismologia

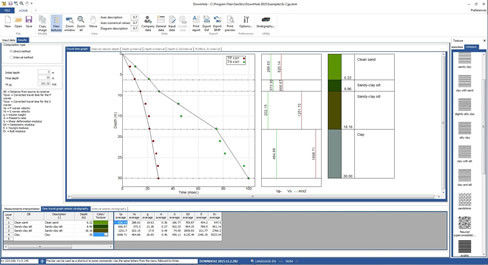

O método sísmico de fundo de poço (DH) mede o tempo que as ondas P e S demoram a deslocar-se entre uma fonte sísmica situada à superfície do solo e os receptores, colocados no interior de um furo. Uma vez introduzida a informação do projeto, a profundidade atingida e os tempos de percurso, podemos obter: - as distâncias da fonte ao recetor - os tempos de percurso corrigidos - velocidades das ondas P e S - alguns parâmetros geotécnicos importantes - o gráfico do tempo de percurso com camadas sísmicas a partir do qual se pode determinar a velocidade média em cada camada, alguns parâmetros geotécnicos médios e VS30 - o gráfico da velocidade de intervalo das ondas P e S e a definição da camada sísmica - gráficos relativos aos parâmetros geotécnicos, derivados para cada intervalo - a estratigrafia do furo de sondagem - o relatório final A importação de ficheiros SEG2 garante a este software uma grande compatibilidade com as ferramentas de trabalho. INTERPRETAÇÃO COM MÉTODO DIRECTO Com o método direto, inicialmente, devem ser corrigidos os tempos de percurso (t) medidos ao longo das trajectórias fonte-recetor para ter em conta a inclinação do trajeto das ondas e depois realizado o gráfico tcor-z, tanto para as ondas P como para as ondas S. Assim, a velocidade média das ondas sísmicas em camadas homogéneas de solo é representada pela inclinação dos segmentos de linha ao longo dos quais estão alinhados com os dados experimentais. Uma vez obtidas graficamente as camadas sísmicas, obtém-se a densidade média, a partir da velocidade e da profundidade, o coeficiente de Poisson, o módulo de deformação de cisalhamento, o módulo oedométrico, o módulo de Young, o módulo de bulk, VS30.
