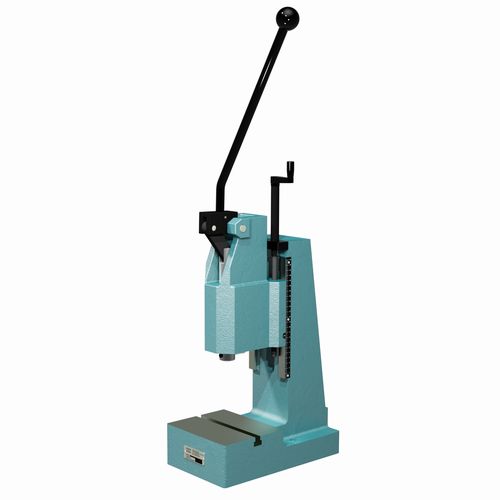

Prensa de alavanca APK T3-60 series

manualde estampagempuncionadeira

Garganta [mm] A1: - 100 Ranhura [mm] A2: - 0 Ranhura em T [mm] semelhante à DIN 650: - 12 Orifício do carneiro Øxprofundidade [mm]: - 10H7 x 30 Ø do carneiro [mm] / Superfície F [mm²]: - 30 Espaço necessário CxG [mm]: - 175 x 300 Peso [kg]: - 43 Luz do dia (min) [mm]: - 51 Aplicação: As prensas de alternância são utilizadas quando a força total da prensa só é necessária numa curta distância no final do curso de trabalho, por exemplo, para montagem, perfuração, rebitagem, gravação, colagem, etc. as prensas de alavanca articulada do tipo APK-T da mäder estão disponíveis com três capacidades: 15 kN, 25 kN e 30 kN. Foram especialmente concebidas para o fabrico em série ou individual em estações de trabalho manuais. as prensas de alavanca articulada mäder só atingem a sua força nominal no final do curso do êmbolo, o ponto morto inferior (BDC). A elevada pressão de trabalho da prensa é alcançada através do mecanismo de alavanca articulada com relativamente pouco esforço por parte do operador. as prensas manuais de alavanca articulada mäder podem ser actualizadas com vários extras que aumentam a funcionalidade da prensa. O êmbolo redondo das prensas mäder caracteriza-se pela sua elevada robustez, superfície rectificada e furo preciso. As ferramentas podem ser fixadas com segurança no furo do êmbolo por meio de um parafuso de fixação. Como a força final nominal é produzida no final do curso, pode ser exercida uma grande força no ponto exato em que é necessária. A força manual de 120 N a ser aplicada é de fácil utilização. Como muitas aplicações requerem menos força, é possível trabalhar sem fadiga, mesmo com produção em série. A alavanca manual inclinada lateralmente permite uma visão clara da área de trabalho e tem uma posição ergonomicamente confortável.
