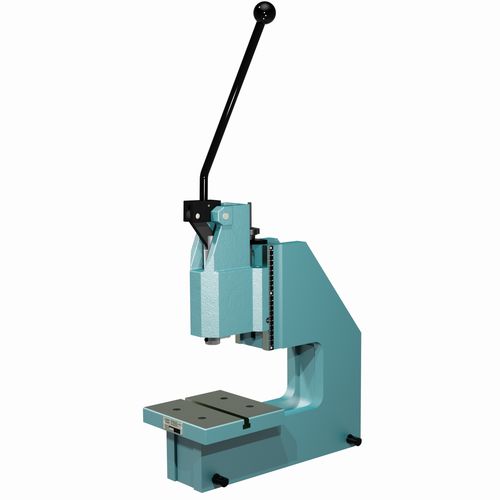

Prensa de alavanca XL-APK T3-60 series

manualpuncionadeirade rebitagem

Garganta [mm]: - 250 Ranhura em T [mm]: - 100 Ranhura em T [mm] semelhante à DIN 650: - 12 Furo do êmbolo Øxprofundidade [mm]: - 10H7 x 30 Ø do cilindro [mm] / superfície F [mm²]: - 30 Espaço necessário CxG [mm]: - 200 x 450 as prensas de alavanca articulada mäder só produzem a sua força nominal no fim do curso, o ponto morto inferior (BDC). Desta forma, a elevada pressão de trabalho da prensa é alcançada utilizando o mecanismo de alavanca articulada com um esforço relativamente baixo (aproximadamente 150N) por parte do utilizador. As prensas de alternância são, portanto, utilizadas quando a força total da prensa só é necessária numa curta distância no final do curso de trabalho, por exemplo, na montagem, perfuração, rebitagem, estampagem, colagem, etc. As gargantas standard de 63 mm, 100 mm e 250 mm permitem processar uma vasta seleção de peças. Dependendo do modelo, a luz do dia pode ser ajustada gradualmente de 43 mm a 375 mm. as prensas manuais de alternância mäder podem ser actualizadas com vários extras que melhoram a funcionalidade da prensa. O êmbolo redondo das prensas mäder caracteriza-se pela sua elevada robustez, superfície rectificada e furo preciso. As ferramentas podem ser fixadas com segurança no furo do êmbolo por meio de um parafuso de fixação. Os aríetes redondos da mäder pressen são guiados em furos polidos de precisão ou em casquilhos de Teflon precisos. As prensas manuais extra potentes das gamas APK T 3 e APK T 4 são especialmente adequadas para as aplicações que mudam frequentemente no fabrico de modelos e na oficina. As suas forças elevadas de até 30 kN permitem-lhes ser utilizadas de forma flexível para aplicações muito diferentes.
