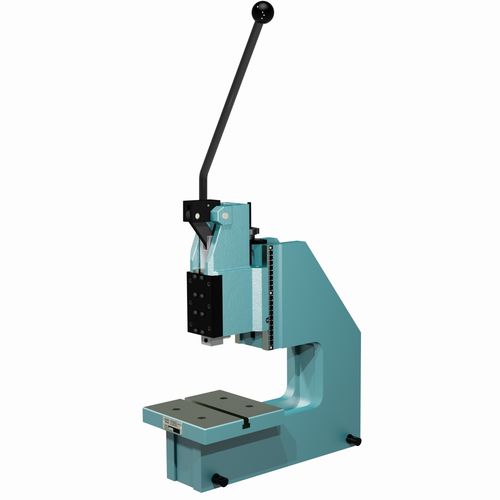

Prensa de alavanca XL-VK 1500-60 series

manualde estampagempuncionadeira

Garganta [mm]: - 250 Ranhura em T [mm]: - 100 Ranhura em T [mm] semelhante à DIN 650: - 12 Orifício do carneiro Øxprofundidade [mm]: - 10H7 x 30 Ø do cilindro [mm] / superfície F [mm²]: - 31 x 31 Espaço necessário CxG [mm]: - 200 x 450 as prensas de alavanca articulada mäder só produzem a sua força nominal no fim do curso, o ponto morto inferior (BDC). Deste modo, a elevada pressão de trabalho da prensa é obtida através do mecanismo de alavanca articulada com um esforço relativamente baixo (aproximadamente 150N) por parte do utilizador. As prensas de alternância são, portanto, utilizadas quando a força total da prensa só é necessária numa curta distância no final do curso de trabalho, por exemplo, na montagem, perfuração, rebitagem, estampagem, colagem, etc. As gargantas standard de 63 mm, 100 mm e 250 mm permitem processar uma vasta seleção de peças. Dependendo do modelo, a luz do dia pode ser ajustada gradualmente de 43 mm a 375 mm. as prensas manuais de alternância mäder podem ser actualizadas com vários extras que melhoram a funcionalidade da prensa. O cilindro quadrado tem vantagens significativas em comparação com o cilindro redondo: - Proteção absoluta contra a torção - Proteção absoluta contra a torção - Aríete temperado e retificado com precisão - Guia do êmbolo da prensa sem folga - Tiras de lança reajustáveis para aríete quadrado - Grande superfície de localização da ferramenta - Guias na ferramenta geralmente desnecessárias - Funcionamento praticamente sem manutenção As ferramentas podem ser fixadas com segurança através de um parafuso. as prensas manuais de alternância mäder com êmbolo quadrado são ferramentas ideais para o fabrico de pequenas peças de precisão com tolerâncias apertadas em lotes pequenos e médios, onde a automatização seria demasiado dispendiosa.
