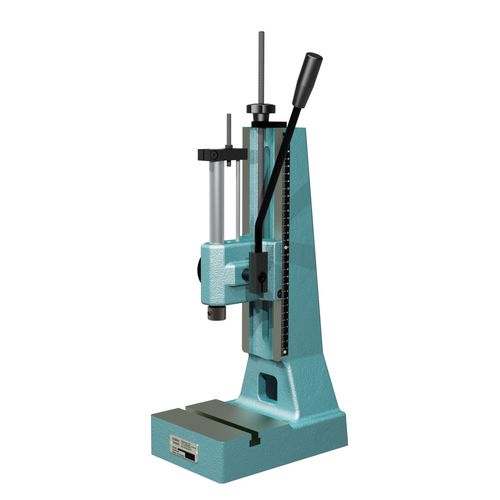

Prensa manual APZ T 2-100 series

de pinhão e cremalheirapuncionadeirade pistão

Garganta [mm]: - 80 Ranhura em T [mm]: - 0 Ranhura em T [mm] semelhante à DIN 650: - 12 Orifício do êmbolo Øxprofundidade [mm]: - 10H7 x 25 Ø do cilindro [mm] / superfície F [mm²]: - 25 Espaço necessário CxG [mm]: - 157 x 237 as prensas de cremalheira mäder transmitem a sua força de prensagem de forma constante ao longo de todo o comprimento do curso. A transmissão direta da força através da alavanca manual permite uma precisão extrema na operação de prensagem. A alavanca manual ergonómica pode ser fixada em 360°: Adaptável a qualquer tamanho de corpo e aplicação. A alavanca está inclinada para o lado numa posição ergonomicamente confortável: permite uma visão livre da área de trabalho. A versão R/L das prensas de cremalheira e pinhão permite uma conversão simples e fácil para esquerdinos sem perder a regulação da ferramenta. Ideal para partilhar o trabalho numa única prensa. O cilindro redondo das prensas mäder caracteriza-se pela sua elevada robustez, superfície rectificada e furo preciso. As ferramentas podem ser fixadas de forma segura no furo do êmbolo através de um parafuso de fixação. Os aríetes redondos da mäder pressen são guiados em furos polidos de precisão ou em casquilhos de Teflon precisos. as prensas de cremalheira e pinhão do tipo APZ da mäder estão disponíveis com capacidades de 1,5 kN e 2,5 kN e dois comprimentos de curso diferentes. Foram especialmente concebidas para o fabrico em série ou individual em estações de trabalho manuais. A força manual de 120 N a ser aplicada é de fácil utilização. Como muitas aplicações requerem menos força, é possível trabalhar sem fadiga mesmo na produção em série. A abertura é de 63 mm ou 80 mm. Dependendo do modelo, a altura de trabalho é ajustável de forma contínua de 40 mm a 390 mm.
