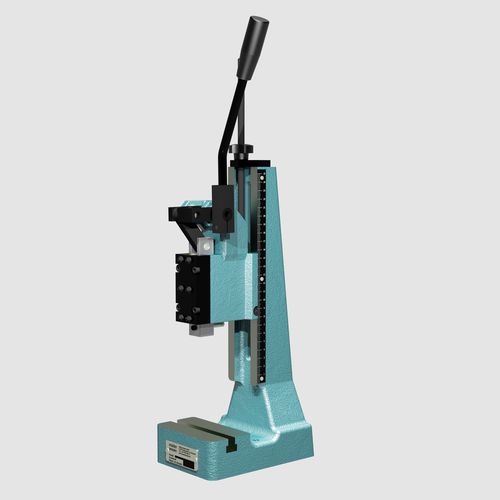

Prensa de alavanca L-VK 750-40 series

manualde estampagempuncionadeira

Curso de trabalho [mm]: - 0 Garganta [mm] A1: - 80 Ranhura [mm] A2: - 0 Ranhura em T [mm] semelhante à DIN 650: - 12 Furo do êmbolo Øxprofundidade [mm]: - 10H7 x 25 Ø do cilindro [mm] / superfície F [mm²]: - 25 x 25 Espaço necessário CxG [mm]: - 155 x 220 Aplicação: As prensas de alternância são utilizadas quando a força total da prensa só é necessária numa curta distância no final do curso de trabalho, por exemplo, para montagem, perfuração, rebitagem, gravação, colagem, etc. as prensas de alavanca articulada mäder VK estão disponíveis com capacidades de 5 kN a 30 kN. Foram especialmente concebidas para o fabrico em série ou individual em estações de trabalho manuais. as prensas de alavanca articulada mäder só atingem a sua força nominal no final do curso do êmbolo, o ponto morto inferior (BDC). A elevada pressão de trabalho da prensa é alcançada através do mecanismo de alavanca articulada com relativamente pouco esforço por parte do operador. as prensas manuais de alavanca articulada mäder podem ser actualizadas com vários extras que aumentam a funcionalidade da prensa. O cilindro quadrado das prensas mäder caracteriza-se pela sua elevada robustez, superfície rectificada e orientação precisa. As ferramentas podem ser fixadas de forma segura no furo do êmbolo através de um parafuso de fixação. Como a força final nominal é produzida no final do curso, pode ser exercida uma grande força no ponto exato em que é necessária. A força manual de 120 N a ser aplicada é de fácil utilização. Como muitas aplicações requerem menos força, é possível trabalhar sem fadiga, mesmo com produção em série. A alavanca manual ERGOPRESS é ajustável em 360° e inclinada para o lado: visão livre da área de trabalho e posição ergonomicamente confortável...
