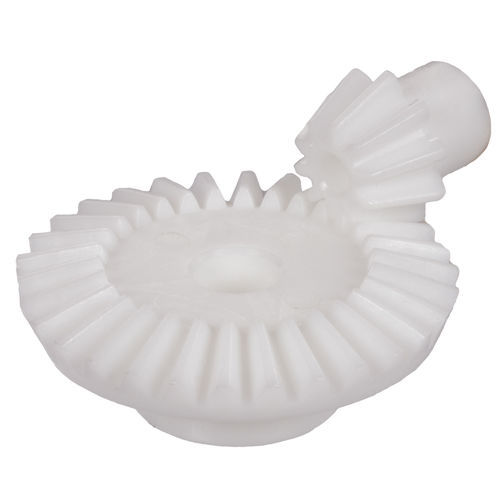

Engrenagem cônica 35520700
de dentes retoscom cuboem material plástico

engrenagem cônica
engrenagem cônica
engrenagem cônica
Guardar nos favoritos
Comparar


Características

Tipo
cônica
Dentes
de dentes retos
Configuração
com cubo
Material
em material plástico, em termoplástico, de resina
Aplicações
para eixo de transmissão
Outras características
usinada

Descrição

Engrenagens cónicas, Resina poliacetal, Relação 1:1 - 5:1 Material: Resina poliacetal, fundido sob pressão. Ângulo do veio 90°. Furos maquinados a partir do módulo 1,5. As engrenagens cónicas só funcionam como um par na relação indicada. Os materiais termoplásticos têm uma dilatação térmica muito superior à dos metais. Este facto deve ser considerado na montagem da engrenagem, tendo em conta a folga da coroa e do flanco. Folga da coroa Sk ~ 0,25 . m, folga do flanco Sc ~ 0,05 . m. Coeficiente de dilatação térmica = 1,1 . 10-4 1/°C. As engrenagens cónicas também estão disponíveis com furos mais pequenos ou com ranhura de chaveta. Custos adicionais calculados com base no tempo. Nota sobre as engrenagens de resina poliacetal: No interior destas peças fundidas sob pressão existem algumas cavidades causadas pela produção. Por conseguinte, estas peças não devem ser perfuradas demasiado fundo. Com furos maiores ou ao fazer ranhuras, as cavidades podem tornar-se visíveis. Isto geralmente não afecta a funcionalidade. Nota para a encomenda: Estas engrenagens são vendidas individualmente e não aos pares. Para um par de engrenagens cónicas, é necessário encomendar duas engrenagens iguais do mesmo módulo e relação. Na relação 1:1, são necessárias duas peças com o mesmo número de dentes. Com uma relação desigual de 1:1, são necessárias duas peças com um número diferente de dentes da mesma relação.

---
