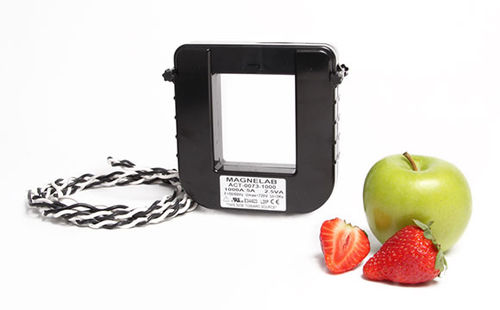

Sensor de corrente com transformador ACT-0073 series

CAde abertura

Descrição: “O Magnelab ACT-0073 foi introduzido no mercado previamente como o MAG-J73C005. É um transformador atual de núcleo rachado que tenha avaliação de uma entrada de 500 ampères a de 1.000 ampères. A saída neste sensor atual da C.A. é 5 ampères e é construída usando a laminação de alta qualidade do níquel. Os transformadores do núcleo rachado como este são perfeitos ser instalados nos fios que têm sido instalados já. Facilmente e grampeia prontamente sobre em torno dos agradecimentos do condutor ao mecanismo de travamento automático. O transformador atual da C.A. pode ser usado em engrenagens de interruptor, medidores de poder, grupos gerais, distribuiu sistemas de medida e painéis de controle. O ACT-0073 vem com até precisão da classe 0,5 para até 2.5VA e uma precisão da classe 1 para até 10VA. A tensão de sistema é 720 V ou 0,72 quilovolts. Pode suportar uma sobrecarga de 1,2 a corrente avaliado, de modo contínuo. A variação da temperatura de funcionamento está entre -20 e 70 graus Célsio. A tensão do teste é 3 quilovolts para uma duração de um minuto e a escala de frequência está entre 50 hertz e 60 hertz. É inteiramente complacente todos os regulamentos necessários. Alternativamente, há o sensor atual do Separação-núcleo da C.A. ACT-0140. Este transformador atual de núcleo de separação foi vendido previamente como MAG-J141C005. A avaliação da entrada está entre 1.500 ampères e 2.400 ampères, com uma saída correspondente de 5 ampères. Igualmente é feita usando a laminação do níquel e pode igualmente ser instalada facilmente grampeando a em torno dos agradecimentos existentes do condutor ao mecanismo de travamento automático. A precisão de Act-0140 é até a classe 0,5 em 1,0 VA e tem uma tensão de sistema de 720 V. Tem muitas das mesmas características que o ACT-0073, particularmente em termos da sobrecarga suporta, funcionamento, variação da temperatura, tensão do teste e escala de frequência.”
