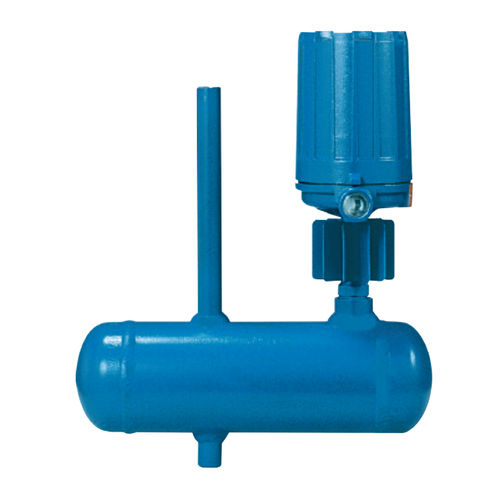

O comutador de nível tipo gaiola externa B40 é um controle acionado por flutuador projetado e construído especificamente para condições de serviço de alta pressão e alta temperatura, como caldeiras. Está disponível em construção robusta industrial ou ASME B31.1.
Um ímã permanente é conectado a um atuador de chave pivotado. À medida que o flutuador / deslocador se eleva após o nível do líquido, ele eleva a manga de atração no campo do imã, que então se encaixa contra o tubo não magnético de fechamento, acionando o interruptor. O tubo anexo fornece um limite de pressão estática entre o mecanismo do comutador e o processo. Em um nível de queda, o flutuador / deslocador desativa a chave.
Choices of chamber materials include carbon steel, stainless steel and chrome-moly
300 series stainless steel float
Choice of switch mechanism: ◦ Dry contact ◦ Hermetically sealed
Minimum specific gravity 0.65
Choice of switch mechanism enclosure: ◦ TYPE 4X polymer coated steel ◦ TYPE 4X/7/9 Class I, Div. 1, Groups B, C & D, polymer coated aluminum or cast iron
Choice of tank connection: ◦ 1" welding nipples ◦ 1" or 1½" socket welds
OPTIONS
Carcaça ATEX
Conexões flangeadas
Extensões de temperatura
Baixa gravidade específica
