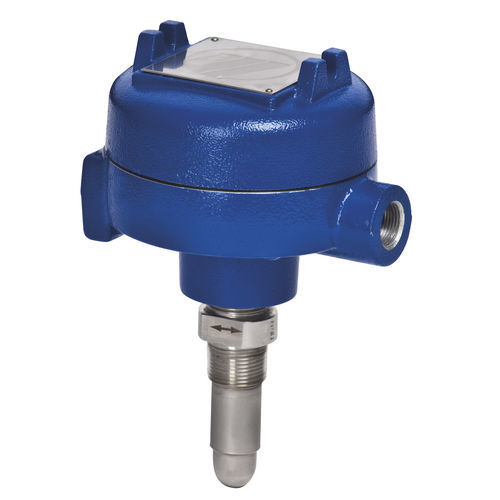

Controlador de fluxo por dispersão térmica TG1

para líquidosem linhade inserção

O Thermatel® TG1 / TG2 fornece um circuito intrinsecamente seguro de dois fios entre a sonda e o invólucro remoto do trilho din. Os comutadores de fluxo / nível / interface fornecem um novo nível de desempenho e confiabilidade que não foram encontrados nos comutadores anteriores. Diagnósticos contínuos com indicação de falha, histerese estreita e tempo de resposta rápido tornam o TG1 / TG2 o mais recente em tecnologia de chave de dispersão térmica. Os interruptores térmicos são baseados na transferência de calor por convecção. Um sensor está na temperatura do processo e o outro está sendo aquecido por uma potência constante. À medida que a vazão aumenta, a diferença de temperatura entre os sensores diminui. Um set point é estabelecido então, quando essa diferença de temperatura específica é atingida, o relé muda de estado. Isso pode estar aumentando ou diminuindo o fluxo ou o fluxo / sem fluxo. ELETRÔNICOS: Design intrinsecamente seguro de dois fios com barreira integral A indicação do LED fornece indicação contínua da taxa de vazão relativa ao ponto de comutação Potência de entrada de 24 VCC Saída: Relé de alarme de 2 amperes SPDT com contatos goldflash / Sinal de saída mA para indicação de falha de diagnóstico conforme NAMUR NE43 Seleção segura de falha alta / baixa Set point ajustável e tempo de atraso SENSOR: Sensor de ponta esférica padrão: Serviço de uso geral / Somente aço inoxidável Corpo de baixo fluxo com 1/4 "" e 1/2 "conexões" OPTIONS Corpo de baixo fluxo para detecção de vazão muito baixa Ponta de prova retrátil da torneira quente Design higiênico Construção NACE Corpo de baixo fluxo para detecção de fluxo muito baixo
