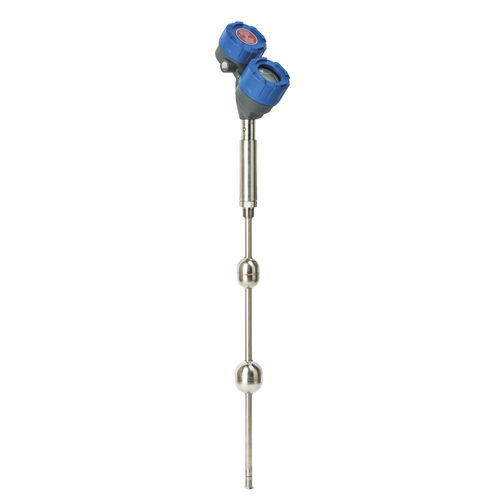

O transmissor de nível de líquido Jupiter® JM4 é um transmissor de nível de líquido de 24 V DC alimentado por loop e está disponível como um transmissor de inserção direta ou como um transmissor montado externo em um Indicador de Nível Magnético. A unidade pode ser projetada para nível de líquido e / ou medição de interface líquido-líquido.
O invólucro inovador é o primeiro na indústria, orientando compartimentos duplos (fiação e eletrônica) no mesmo plano e em ângulo para maximizar a facilidade de fiação, configuração, configuração e exibição de dados.
O alto nível de segurança do JUPITER é demonstrado por uma fração de falha segura> 90%
Magnetoestrictivo
Um pulso de baixa energia, gerado pela eletrônica JUPITER, percorre o comprimento do fio magnetostritivo. Um sinal de retorno é gerado a partir da localização precisa onde o campo magnético de um flutuador intercepta o fio. Um temporizador mede com precisão o tempo decorrido entre a geração do pulso e o retorno do sinal acústico. Cada ciclo ocorre dez vezes por segundo, fornecendo dados de nível em tempo real e altamente precisos.
Características
A interface do usuário de 4 botões e o visor gráfico LCD oferecem maior profundidade de dados, indicando formas de onda na tela e dicas de solução de problemas.
saída de 4-20 mA
O alojamento rotativo pode ser desmontado sem despressurizar o vaso através do acoplamento da sonda “Quick connect / disconnect”.
Gabinete ergonômico com compartimento duplo
Configuração e configuração simples
Tecnologia Smart Probe
Fácil conexão a um MLI
Inserção direta para uma ampla variedade de embarcações e aplicações
OPTIONS
Comunicações HART®
Materiais de construção Hastelloy® ou Monel®
