Monitor de carga com display AN series

condicionador de sinal

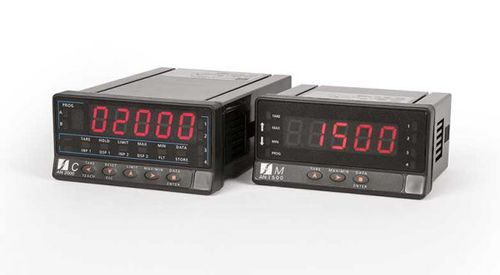

O Monitor de Carga, Condicionador de Sinal e Display da Série AN da Magtrol são usados para processar e exibir medições de sinais gerados por transdutores (peso, carga, pressão, torque, etc.) que usam pontes de strain-gauge padrão, como os Pinos de Medição de Carga da Série LB da Magtrol(), Pinos de Carga Miniatura da Série MB-02() ou quaisquer Sensores Personalizados baseados na tecnologia de strain gauge. Os dispositivos da série AN são adequados para uso interno. Estes fornecem gamas de entrada selecionáveis e tensões de excitação para acomodar células de vários tipos e sensibilidades. Em algumas configurações (amplificação de sinal, segurança,...) será necessário utilizar o condicionador da Série AN com uma Série LMU - Unidade de Monitorização de Carga. Se for necessário um ecrã remoto ou maior, pode ser utilizado um ecrã digital da série GAD (com alturas entre 57 e 400 mm). AN 1500 M: Monitor de carga, condicionador de sinal e ecrã Como Condicionador de Sinais, o AN 1500 M foi concebido para processar e visualizar sinais provenientes de vários tipos de transdutores (peso, carga, pressão, binário, etc.) que utilizam pontes extensométricas padrão. Como Monitor de Carga, o AN 1500 M pode também receber qualquer sinal dentro da gama de ± 150 mV DC proveniente de um shunt, um conversor ou qualquer tipo de transmissor. O monitor de carga oferece gamas de entrada selecionáveis (±15 mV, ±30 mV, ±150 mV) e tensões de excitação (5 V, 10 V) para acomodar células de vários tipos e sensibilidades. Dois métodos de programação permitem o escalonamento do medidor para operar nas unidades de engenharia desejadas. O instrumento básico é um conjunto soldado composto por uma placa principal, um ecrã tricolor programável e um circuito de alimentação.
