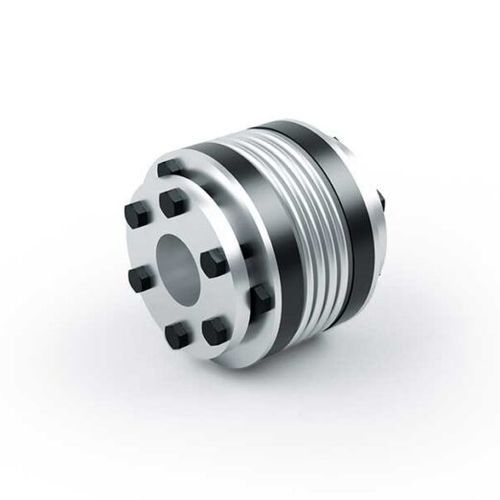

Acoplamento torcionalmente flexível BK3 series

para transmissãode fole metálicoem aço inoxidável

Os acoplamentos de fole metálico da série BK3 são o complemento ideal para os transdutores e sensores de binário em linha TM / TMB / TMHS / TS da Magtrol, quando estes têm de ser montados numa unidade de tração. O elemento de transmissão de binário é constituído por um fole metálico e uma ligação de aperto cónica. Os acoplamentos são rígidos à torção e flexíveis, de modo a compensar o desalinhamento axial, angular e radial ao ligar duas extremidades do eixo. A elevada taxa de mola de torção dos acoplamentos assegura uma elevada rigidez de torção e precisão angular. Conceção e material Fole fabricado em aço inoxidável de alta qualidade e altamente flexível, o material do cubo é feito de aço. Os cubos de aperto são compostos por 2 partes cónicas, uma das quais, em contacto com o eixo, é ranhurada. A fixação é efectuada por meio de 6 parafusos ISO 4017 de cada lado. Caraterísticas Acoplamentos de fole metálico para utilização com transdutores e sensores de binário em linha Magtrol das séries TM, TMB, TMHS e TS Em linha e sensores Dedicado à transmissão de torque Alta rigidez à torção Gama de diâmetros: 12 ... 100mm Fixação a um eixo liso através de mangas cónicas cónicas Fácil de montar
