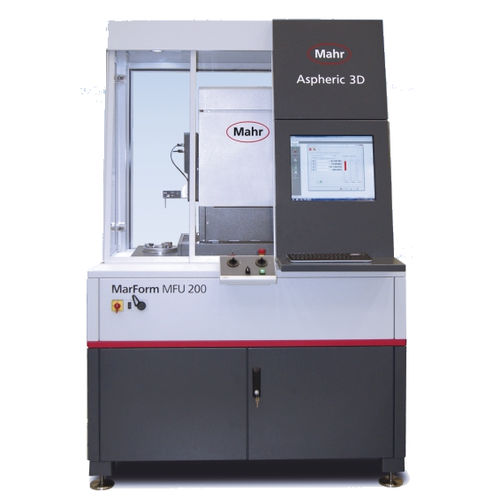

Máquina de medição de forma MFU 200 Aspheric 3D

de circunferênciaóptica3D

Com a estação MarForm MFU 200 Aspheric 3D você controla componentes ópticos em 2D e 3D, de forma rápida e próximo à produção. As máquinas de medição MarForm são conhecidas há décadas por sua precisão e estabilidade. Com a MarForm MFU 200 Aspheric 3D o usuário dispõe de um instrumento de medição de alta precisão, cuja incerteza de medição extremamente pequena permite que seja adequado de forma ideal às otimizações de processo. Graças à operação da estação de medição dentro de uma cabine de anti-vibração, interferências externas, tais como vibrações e sujeiras são mantidos afastados dos objetos de medição. Através de uma articulação giratória motorizada, os sensores ópticos e táteis podem ser posicionados em qualquer posição angular desejada (0° até 360°), com isso, proporcionando grande flexibilidade. Os parâmetros exibidos são o valor RMS, valor PV e o erro de passo. No software, os parâmetros individuais, tais como raio de curvatura R0, constante cônica k e os coeficientes asféricos Ai para as lentes asféricas podem ser adaptados aos resultados de medição ao efetuar o ajuste da lente asférica teórica na lente asférica de adaptação. Aplicações práticas são a medição óptica do desvio de forma de ópticas, a medição tátil do perímetro cilíndrico de ópticas, o cálculo do desvio de eixo em relação ao zênite da lente (desvio eixo óptico para eixo mecânico) bem como a medição tátil da inclinação do lado inferior da óptica. Além disso, a estação de medição 3D de alta precisão MarForm MFU 200 Aspheric 3D oferece as possibilidades cinemáticas para medição de formas ópticas livres, asferas off-axis e toroides.
