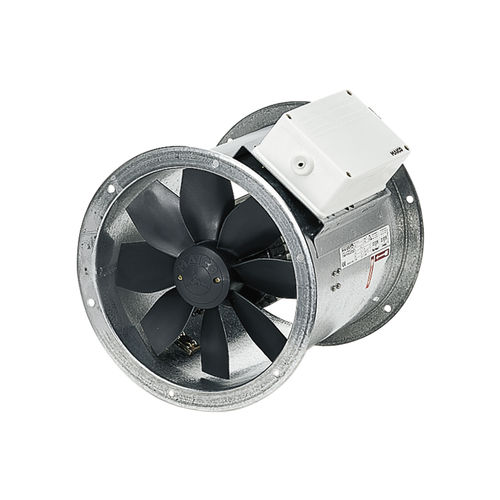

Ventilador dutado EZR 20/2 B

de alto desempenhoreversívelaxial

EZR 20/2 B - breve descrição Ventilador de canal axial, DN 200, corrente alternada EZR 20/2 B - Descrição do produto Características Manga da conduta em chapa de aço galvanizado, com flanges em ambos os lados. Impulsores de 8 lâminas em poliamida com enchimento de fibra de vidro. Dinamicamente equilibrado em dois níveis, de acordo com o nível de desempenho 6.3, DIN ISO 1940, Parte 1. Furos de flange em conformidade com a norma DIN EN 12220:1998. DZR 56/6 B e DZR 56/4 B: Furos para flanges em conformidade com a norma DIN EN 12220:1998. Para evitar a transmissão de vibrações para o sistema de condutas: Use acoplamentos flexíveis, pés e amortecedores de vibração. Alto grau de proteção IP 55. Exceção EZR/DZR... D IP 54. Pode ser montado em qualquer posição. Motor Motor assíncrono, controlável por velocidade. Exceção: Tipo DZR 40/2 B. Não adequado para a ventilação do ar saturado a vapor. A direcção do fluxo de ar é indicada na unidade com as setas de direcção de rotação e de direcção do fluxo de ar. Modo de inversão de marcha: O fluxo volumétrico é reduzido em aproximadamente 35 % com direção anormal do fluxo de ar. Motor CA Série de modelos EZR. Tensão nominal 230 V, 50 Hz. Motores capacitores com capacitor operacional prontos para uso em caixa de terminais. Proteção contra sobrecarga térmica como característica padrão. Ligações de bornes sem potencial, que devem ser ligadas, por exemplo, a um MVE 10 cheio no interruptor de protecção do motor (não adequado para EZR 25/4 D, EZR 30/6 B e EZR 35/6 B) ou ao circuito de controlo de um contactor. Ligação eléctrica Caixa de terminais com mangas de cabo montadas no exterior. Instruções de segurança O ventilador só pode ser operado se a protecção contra contacto acidental com o rotor estiver garantida de acordo com a norma DIN EN 13857.
