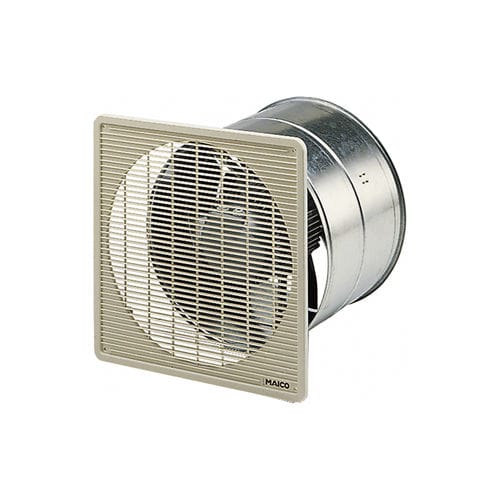

Ventilador de parede EZF 20/4 E

de alto desempenhoreversívelIP54

EZF 20/4 E - breve descrição Ventilador axial de parede para instalação embutida, DN 200, monofásico AC -Para montagem de encastrar. -Pode ser montado em qualquer posição. -Manga de parede em chapa de aço galvanizado. -Impulsores de 8 pás em poliamida com enchimento de fibra de vidro. Dinamicamente equilibrado em dois níveis, de acordo com o nível de desempenho 6.3, DIN ISO 1940, Parte 1. -Grelha de proteção em plástico do lado da aspiração, branco pérola, proteção contra contactos acidentais segundo a norma DIN EN 13857. Direção do fluxo de ar A ilustração seguinte mostra a direção do fluxo de ar. Direção do fluxo de ar A: Com ar aspirado através do motor, padrão Direção do fluxo de ar B: Com ar insuflado através do motor, disponível a pedido Direção de rotação Modo de inversão: O caudal volumétrico é reduzido em cerca de 35 % com uma direção de fluxo de ar anormal. Motor Motor assíncrono. Reversível. Exceção: Ventiladores com motores de pólo sombreado (...-E). Não adequado para a ventilação de ar saturado de vapor. Motor AC Série de modelos EZF. Tensão nominal 230 V, 50 Hz. Proteção térmica contra sobrecarga de série. ventiladores ".../B": Motores de condensador com condensador de funcionamento montado na grelha de proteção ou na manga de parede. Grau de proteção IP 55. ventiladores ".../D": Motores de condensador com condensador de funcionamento na caixa de terminais. Grau de proteção IP 54. ventiladores ".../E": Motores de pólos sombreados, não reversíveis. Grau de proteção IP 54. Ligação eléctrica Para o bloco de terminais sob a tampa do motor. Instruções de segurança O ventilador só pode ser operado se a proteção contra o contacto acidental com o rotor estiver garantida de acordo com a norma DIN EN ISO 13857 para ventiladores com entrada livre.
