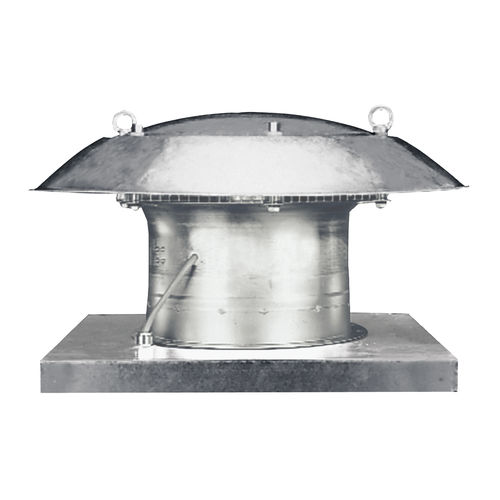

Ventilador de telhado EZD 25/4 D

axialde extraçãode circulação de ar

-Corpo, placa de base, bocal de aspiração e cobertura de proteção contra a chuva em chapa de aço galvanizado. -Grelha de proteção galvanizada no lado da descarga, proteção contra contactos acidentais de acordo com a norma DIN EN ISO 13857. -Os olhais robustos permitem o transporte por grua. -Turbina de 8 pás em poliamida com fibra de vidro. Equilibrado dinamicamente em dois níveis, de acordo com o nível de desempenho 6.3, DIN ISO 1940, Parte 1. -Pode ser comutado para ventilação ou extração de ar (exceção EZD ... E). Direção do fluxo de ar -A ilustração seguinte mostra a direção do fluxo de ar: -Direção normal do fluxo de ar: Com o ar soprado através do motor. -Modo de inversão: Com ar aspirado através do motor. -Funcionamento inverso (exceção EZD ... E): O caudal volumétrico é reduzido em cerca de 35 % com uma direção de fluxo de ar anormal. Motor -Motor assíncrono. -Reversível. Exceção: Ventiladores com motores de pólo sombreado (".../E"). -Proteção térmica contra sobrecarga como caraterística de série. Motor CA série de modelos -EZD. -Tensão nominal 230 V, 50 Hz. -Ventiladores ".../B" e "../D": Motores de condensador com condensador de funcionamento na caixa de terminais. -Ventiladores ".../E": Motores de pólo sombreado, não reversíveis. -Grau de proteção para os ventiladores EZD... D e ... E IP 54. -Grau de proteção para EZD... B IP 55 Ligação eléctrica -Cabo de ligação, aprox. 1,7 m de comprimento. Instruções de segurança -O ventilador só pode ser operado se a proteção contra o contacto acidental com o rotor estiver em conformidade com a norma DIN EN ISO 13857.
