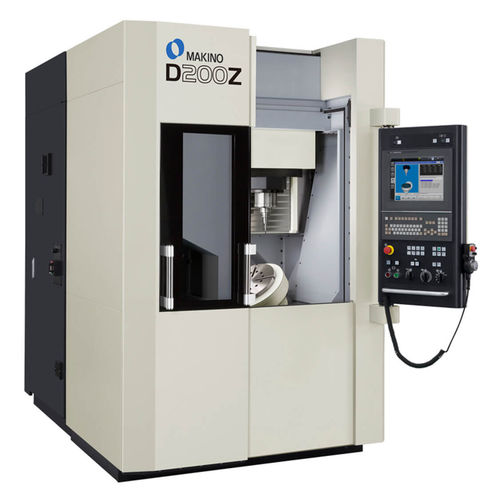

Centro de usinagem CNC de 5 eixos D200Z
verticalHSK-E5021 ferramentas

centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Cone
HSK-E50
Número de ferramentas
21 ferramentas
Função adicional
de corte
Aplicações
para a indústria automóvel, para moldes, para aplicações médicas, para ótica
Outras características
de alta velocidade, de alta produtividade, com acionamento direto, de alta precisão
Curso X

350 mm
(13,78 in)

Curso Y

300 mm
(11,81 in)

Curso Z

250 mm
(9,84 in)

Velocidade de rotação

30.000 rpm
(188.496 rad.min-1)

Velocidade de avanço no eixo X

60.000 mm/min
(39 in/s)

Velocidade de avanço no eixo Y

60.000 mm/min
(39 in/s)

Velocidade de avanço no eixo Z

60.000 mm/min
(39 in/s)

Capacidade máx. da mesa

75 kg
(165 lb)

Peso máx. das ferramentas

3 kg
(6,6 lb)

Descrição

O design da D200Z incorpora velocidades extremas e precisão para tolerâncias mais apertadas e misturas e combinações perfeitas em peças de trabalho complexas com contornos 3-D. Desde o desbaste até ao acabamento a alta velocidade de geometrias 3-D multifacetadas e com contornos, a D200Z aumenta a produtividade com as capacidades de processamento mais competitivas para moldes e matrizes complexos, tipicamente encontrados nos mercados automóvel, de moldagem por injeção e embalagem, médico e ótico. A velocidade e a precisão da D200Z fornecem uma base única para um corte de alta velocidade e acabamentos de superfície excepcionais que reduzem ou eliminam o trabalho manual. O seu fuso de 30.000 rpm e a mesa de acionamento direto integral proporcionam uma maquinação rápida, precisa e completa em 5 eixos. Toda esta capacidade está associada ao software de controlo de movimento SGI.5, propriedade da Makino, para o mais elevado grau de precisão e qualidade nas misturas e combinações de superfícies complexas e requisitos de precisão 3-D típicos dos actuais componentes de moldes, matrizes, médicos e de geometria complexa. O centro de maquinação vertical de 5 eixos Makino D200Z vence as complexidades de geometrias 3-D multifacetadas e contornadas com precisão, capacidades de maquinação completa de 5 eixos. As suas tecnologias de controlo de movimento de alta precisão e alta velocidade permitem aos fabricantes manter os mais rigorosos requisitos de precisão e qualidade, mesmo durante o movimento simultâneo de 5 eixos. Concebida com um mandril integral para maximizar o volume da zona de trabalho e a capacidade de carga, a D200Z acomoda peças de trabalho até 300 mm de diâmetro e 210 mm de altura com um peso até 75 kg. Os eixos X, Y e Z (cursos de 350 mm, 300 mm e 250 mm, respetivamente) proporcionam um movimento rápido com avanços de corte e deslocação rápidos de 60 m/min.

---

Catálogos

Não estão disponíveis catálogos para este produto.
