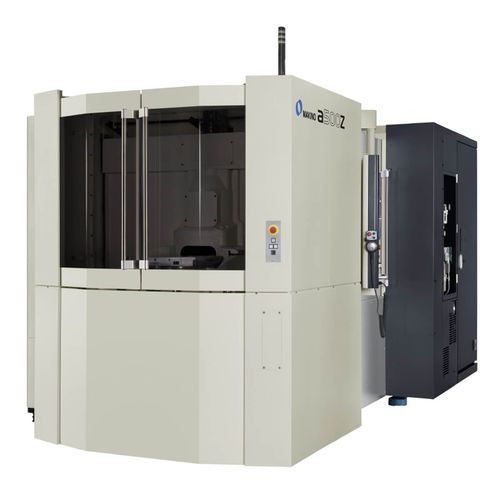

Centro de usinagem CNC de 5 eixos a500Z
horizontalcom mesa rotativaBT 40

centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
horizontal
Estrutura
com mesa rotativa
Cone
BT 40, HSK A-63
Número de ferramentas
60 ferramentas
Função adicional
de corte
Outras características
de alta velocidade, de alto desempenho, com acionamento direto, de alta potência, com trocador automático de ferramentas
Curso X

730 mm
(28,74 in)

Curso Y

750 mm
(29,53 in)

Curso Z

MÁX: 700 mm
(27,56 in)

MÍN: 500 mm
(19,69 in)

Velocidade de rotação

14.000 rpm, 20.000 rpm
(87.965 rad.min-1, 125.664 rad.min-1)

Potência

37 kW
(50,31 hp)

Velocidade de avanço no eixo X

50.000 mm/min
(33 in/s)

Velocidade de avanço no eixo Y

50.000 mm/min
(33 in/s)

Velocidade de avanço no eixo Z

50.000 mm/min
(33 in/s)

Capacidade máx. da mesa

400 kg
(882 lb)

Peso máx. das ferramentas

12 kg
(26,5 lb)

Tempo de troca de ferramentas

0,9 s

Descrição

Esta máquina versátil baseia-se no desempenho líder da indústria e na fiabilidade das nossas HMCs de quatro eixos da série nx, acrescentando um quinto eixo "tipo Z" totalmente integrado e construído na fábrica para acomodar os desafios actuais de geometria de peças mais complexas num número mínimo de configurações de suporte de trabalho e operações de maquinagem. A disposição cinemática única da a500Z minimiza os comprimentos do percurso da força tanto através do fuso como através da peça de trabalho, transferindo eficientemente tanto as cargas de corte como as forças reactivas para a base nivelada de três pontos da máquina, maximizando tanto as taxas de remoção de metal como a vida útil da ferramenta perecível devido à rigidez incomparável do sistema. A a500Z acomoda peças de trabalho de até Ø630mm x 500mm de altura, com pesos de carga útil de até 400kg. Os cursos X e Y são de 730mm e 750mm respetivamente, com o curso Z variando de 500mm - 700mm, dependendo do posicionamento dos eixos rotativos. Ambas as mesas rotativas são do tipo de acionamento direto, com movimento ilimitado de 360° no eixo B e de 180° na inovadora unidade do eixo C de "estilo inclinado". Isto permite uma gama completa de posicionamento da peça de trabalho, desde o topo da palete na horizontal até à linha central do fuso, até à paralela à linha central do fuso, ou em qualquer ponto entre estes dois extremos. Como tem sido a imagem de marca da Makino, todos os eixos da a500Z têm um controlo de temperatura ativo em circuito fechado, proporcionando não só o controlo dimensional superior que é inerente a este design, mas também uma vida útil prolongada dos componentes, mesmo nos ambientes de produção mais exigentes.

---
