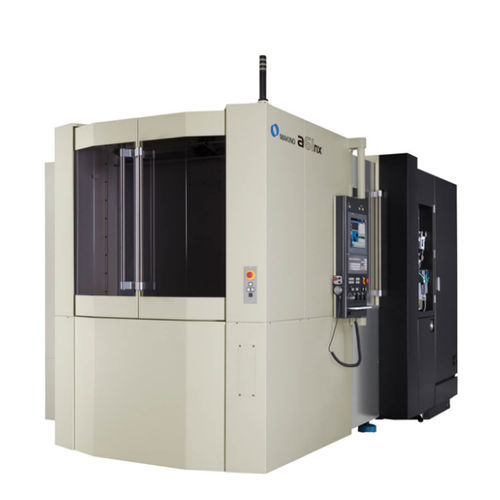

Centro de usinagem CNC de 4 eixos a61nx
horizontalHSK A-63CAT40

centro de usinagem CNC de 4 eixos
centro de usinagem CNC de 4 eixos
centro de usinagem CNC de 4 eixos
centro de usinagem CNC de 4 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 4 eixos
Orientação do eixo-árvore
horizontal
Cone
HSK A-63, CAT40
Número de ferramentas
60 ferramentas
Função adicional
para rosqueamento interno
Aplicações
para a indústria automóvel
Outras características
de alta produtividade, rígido, com trocador automático de ferramentas
Curso X

730 mm
(28,74 in)

Curso Y

650 mm, 730 mm
(25,59 in, 28,74 in)

Curso Z

800 mm
(31,5 in)

Velocidade de rotação

14.000 rpm
(87.965 rad.min-1)

Velocidade de avanço no eixo X

50.000 mm/min
(33 in/s)

Velocidade de avanço no eixo Y

50.000 mm/min
(33 in/s)

Velocidade de avanço no eixo Z

50.000 mm/min
(33 in/s)

Capacidade máx. da mesa

500 kg, 700 kg
(1.102 lb, 1.543 lb)

Peso máx. das ferramentas

12 kg
(26,5 lb)

Tempo de troca de ferramentas

0,9 s

Descrição

O a61nx é um centro de maquinação horizontal de produção com 500 mm e 40 cones. O a51nx e o a61nx partilham tecnologias de máquinas chave que elevam a produtividade das peças, a precisão e a fiabilidade da máquina para o próximo nível. O design robusto da fundição e as grandes guias lineares do tipo rolo asseguram que todo o envelope de trabalho do a61nx pode ser efetivamente utilizado. O fuso de alta velocidade e alta potência de 14.000 rpm apresenta 303 Nm de binário. A rigidez e a rigidez da máquina permitem uma utilização exaustiva da potência e do binário do fuso para lidar com aplicações ferrosas que tradicionalmente seriam executadas em máquinas de cone 50. Múltiplas tecnologias na a61nx reduzem o tempo de não-corte, proporcionando benefícios na produção automóvel e de peças de grande volume. O Controlo Ativo de Inércia monitoriza a carga do motor e estima o peso total da fixação. Com esta informação, o IAC optimiza a aceleração e a desaceleração dos eixos B e Z, que são muito utilizados. O fuso tira o máximo partido do binário nominal para otimizar a capacidade de resposta de arranque/paragem, levando a uma redução de 20% no tempo de roscagem em comparação com o modelo anterior. Um sensor de ferramentas quebradas do tipo Vision standard reside no carregador ATC, onde confirma automaticamente o estado das brocas, machos e outras ferramentas de ponto único. O centro de maquinação de produção a61nx está disponível numa versão de coluna alta (730 mm) para aplicações de peças que requerem cursos maiores. O design exclusivo da tampa de passagem, o braço de troca de ferramentas com suporte duplo e a tecnologia de fuso Makino fornecem a base para uma fiabilidade líder na indústria.

---
