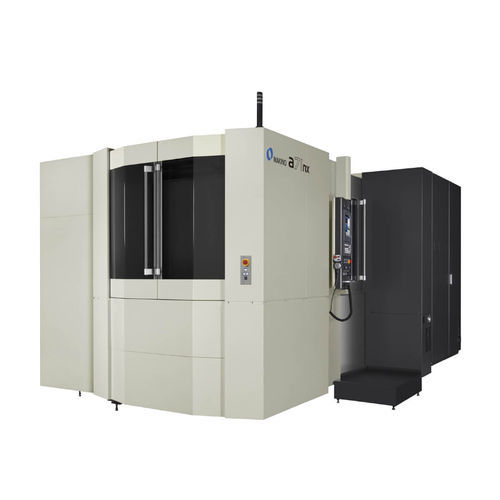

Centro de usinagem CNC de 4 eixos a71nx
horizontalcom mesa rotativaBT 40

centro de usinagem CNC de 4 eixos
centro de usinagem CNC de 4 eixos
centro de usinagem CNC de 4 eixos
centro de usinagem CNC de 4 eixos
centro de usinagem CNC de 4 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 4 eixos
Orientação do eixo-árvore
horizontal
Estrutura
com mesa rotativa
Cone
BT 40, HSK-A 100
Número de ferramentas
60 ferramentas
Outras características
de alta velocidade, de alta produtividade, com acionamento direto, de alta potência, rígido, com trocador automático de ferramentas
Curso X

800 mm
(31,5 in)

Curso Y

750 mm
(29,53 in)

Curso Z

830 mm
(32,68 in)

Velocidade de rotação

10.000 rpm
(62.832 rad.min-1)

Velocidade de avanço no eixo X

50.000 mm/min
(33 in/s)

Velocidade de avanço no eixo Y

50.000 mm/min
(33 in/s)

Velocidade de avanço no eixo Z

50.000 mm/min
(33 in/s)

Capacidade máx. da mesa

1.000 kg
(2.205 lb)

Peso máx. das ferramentas

20 kg, 30 kg
(44,1 lb, 66,1 lb)

Tempo de troca de ferramentas

1,7 s

Descrição

O a71nx é um centro de maquinação horizontal de produção de 500 mm. O a71nx partilha as principais tecnologias de máquinas da família nx que elevam a produtividade das peças, a precisão e a fiabilidade da máquina para o próximo nível. O design robusto da fundição e as grandes guias lineares do tipo rolo asseguram que todo o envelope de trabalho do a71nx pode ser efetivamente utilizado. O fuso de alta velocidade e alta potência de 10.000 rpm possui 37 kW de potência nominal e 512 Nm de binário nominal. A rigidez e a rigidez da máquina suportam a utilização completa da potência e do binário do fuso para lidar com uma grande variedade de aplicações ferrosas, não ferrosas e de metal duro. As múltiplas tecnologias da a71nx reduzem o tempo de não-corte, proporcionando benefícios na produção automóvel e de peças de grande volume. A mais notável é a mesa rotativa NC de acionamento direto standard. A capacidade de resposta desta mesa elimina o tempo de não corte, reduzindo o tempo de indexação de 90° para apenas 1 segundo. A mesa rotativa DD NC também suporta o inovador sistema de Controlo Ativo de Inércia (IAC) da Makino. O IAC monitoriza a carga do motor do eixo B e estima o peso total do dispositivo. Com esta informação, o IAC optimiza a aceleração e desaceleração do movimento dos eixos B e Z, que são muito utilizados. O fuso tira o máximo partido do binário nominal para otimizar a capacidade de resposta de arranque/paragem, levando a uma redução de 20% no tempo de roscagem em comparação com o modelo anterior. Um sensor de ferramenta quebrada do tipo Vision padrão reside no magazine ATC, onde confirma automaticamente o estado das brocas, machos e outras ferramentas de ponto único. O design exclusivo da tampa de passagem de peça única, o braço de troca de ferramentas com suporte duplo e a tecnologia de fuso Makino fornecem a base para uma fiabilidade líder na indústria.

---
