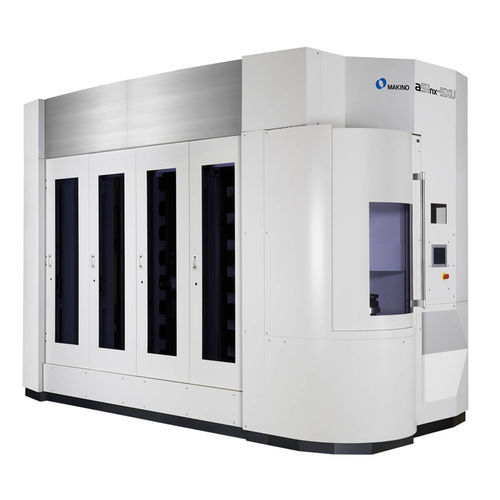

Centro de usinagem CNC de 5 eixos a51nx-5XU
horizontalpara a indústria aeroespacialpara aplicações médicas

centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
horizontal
Aplicações
para a indústria aeroespacial, para aplicações médicas
Outras características
de alto desempenho, de alta produtividade, com acionamento direto
Curso X

580 mm
(22,83 in)

Curso Y

640 mm
(25,2 in)

Curso Z

500 mm
(19,69 in)

Velocidade de rotação

14.000 rpm, 20.000 rpm
(87.965 rad.min-1, 125.664 rad.min-1)

Velocidade de avanço no eixo X

50.000 mm/min
(33 in/s)

Velocidade de avanço no eixo Y

50.000 mm/min
(33 in/s)

Velocidade de avanço no eixo Z

50.000 mm/min
(33 in/s)

Capacidade máx. da mesa

30 kg
(66 lb)

Peso máx. das ferramentas

12 kg
(26,5 lb)

Tempo de troca de ferramentas

0,9 s

Descrição

Os fabricantes de peças médicas, aeroespaciais, protótipos e peças complexas com várias faces há muito que compreenderam as vantagens da maquinagem de 5 eixos. A capacidade de maquinação de cinco eixos pode melhorar a produtividade e a qualidade simplesmente através da consolidação das operações. Os eixos lineares X, Y e Z da a51nx-5XU são construídos a partir da mesma coluna escalonada, base e estrutura de fundição rígida que a a51nx líder de mercado da Makino. O movimento rotativo dos eixos B e C provém de um par de motores de acionamento direto de resposta rápida (75 / 150 rpm). Ambos os motores estão alojados numa estrutura de fundição integral que elimina os erros de empilhamento e a perda de rigidez comuns nos designs de 5 eixos de mesa sobre mesa. O molde da mesa com contornos proporciona uma acessibilidade ideal do fuso à peça de trabalho. Os cabos do eixo C são encaminhados através do teto com proteção contra salpicos, garantindo fiabilidade e um funcionamento sem aparas. O que distingue a a51nx-5XU de outras pequenas soluções de maquinação de 5 eixos é a sua orientação horizontal e a automatização integrada da peça de trabalho. A orientação horizontal oferece uma eliminação ideal de aparas. Evitar o recorte de aparas, especialmente em materiais aeroespaciais e médicos, melhora a vida útil da ferramenta e o acabamento da superfície da peça. No entanto, carregar peças numa orientação horizontal de 5 eixos pode levar a alguns desafios de manuseamento de material. A a51nx-5XU elimina estes desafios com o seu exclusivo magazine de paletes de trabalho. Cada a51nx-5XU está configurada com um armazém de paletes de trabalho (WPM) semelhante aos comprovados armazéns de ferramentas matriciais da Makino. O WPM22 padrão armazena 22 peças de trabalho de até ᴓ300mm de largura por 300mm de altura. Um WPM58 opcional pode armazenar 58 peças mais pequenas de ᴓ200mm. As peças são montadas diretamente em porta-ferramentas de duplo contacto de 50 cones (BBT50) e armazenadas na matriz WPM.

---
