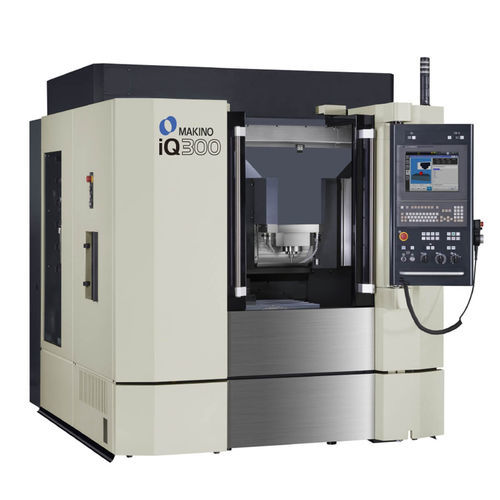

Centro de usinagem de 3 eixos iQ300
verticalHSK-E3220 ferramentas

centro de usinagem de 3 eixos
centro de usinagem de 3 eixos
centro de usinagem de 3 eixos
centro de usinagem de 3 eixos
centro de usinagem de 3 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
HSK-E32
Número de ferramentas
20 ferramentas
Função adicional
de corte
Outras características
de alto desempenho, de alta precisão, para microfresagem
Curso X

400 mm
(15,75 in)

Curso Y

350 mm
(13,78 in)

Curso Z

200 mm
(7,87 in)

Velocidade de rotação

45.000 rpm
(282.743 rad.min-1)

Velocidade de avanço no eixo X

16.000 mm/min
(10 in/s)

Velocidade de avanço no eixo Y

16.000 mm/min
(10 in/s)

Velocidade de avanço no eixo Z

8.000 mm/min
(5 in/s)

Capacidade máx. da mesa

100 kg
(220 lb)

Descrição

A iQ300 é a microfresadora de precisão ideal para os fabricantes de ferramentas LED, acabamentos de superfícies ópticas e outras aplicações de maquinagem de alta tolerância. A máquina oferece uma vasta gama de capacidades, desde a precisão e repetibilidade da maquinação sub-micrónica até às aplicações de maquinação à escala macro. A microfresadora iQ300 é construída com um motor linear de última geração, feedback de escala de 0,00125 mícron e controlo de temperatura de componentes sem paralelo. Em conjunto, estas características proporcionam resultados de maquinação precisos e previsíveis, eliminando ajustes contínuos dos parâmetros do processo devido a erros de posicionamento da ferramenta e distorção térmica. A máquina pode medir eficazmente os comprimentos das ferramentas com níveis de precisão e repetibilidade submicrónicos, proporcionando misturas de ferramentas simples e previsíveis com várias ferramentas de corte, velocidades de fuso e profundidades de maquinagem. A sua grande área de trabalho, os percursos alargados e o design flexível do fuso proporcionam uma elevada utilidade na produção de micropeças, bem como na investigação e desenvolvimento inovadores. O spindle HSK-E32 de 45.000 rpm da Makino, baseado no seu sistema patenteado de arrefecimento do núcleo, sub-corrida e controlo da temperatura do spindle da camisa, elimina virtualmente o crescimento térmico, a deflexão ou a vibração, mesmo durante longas horas de maquinação a alta velocidade. Para garantir a mistura microscópica e a correspondência das superfícies maquinadas com diferentes ferramentas, a iQ300 integra o Sistema de Medição Automática do Comprimento da Ferramenta Híbrida (HyATLM) da Makino. Um carregador de 20 ferramentas assegura uma grande variedade de ferramentas para abordar uma grande variedade de projectos.

---
