Centro de usinagem de 3 eixos V33i
verticalCAT40de precisão

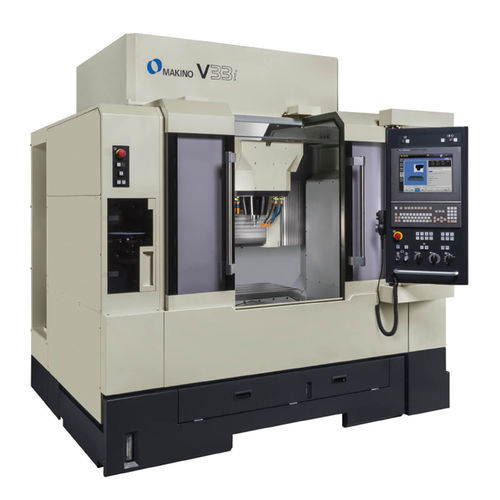

Centro de usinagem de 3 eixos - V33i - MAKINO Milling Machine - vertical / CAT40 / de precisão
Centro de usinagem de 3 eixos - V33i - MAKINO Milling Machine - vertical / CAT40 / de precisão
Centro de usinagem de 3 eixos - V33i - MAKINO Milling Machine - vertical / CAT40 / de precisão - imagem - 2
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
CAT40
Outras características
de precisão, de alta velocidade, compacto, de alta rigidez
Curso X

650 mm
(25,59 in)

Curso Y

450 mm
(17,72 in)

Curso Z

350 mm
(13,78 in)

Velocidade de rotação

20.000 rpm, 30.000 rpm, 40.000 rpm
(125.664 rad.min-1, 188.496 rad.min-1, 251.327 rad.min-1)

Velocidade de avanço no eixo X

20.000 mm/min
(13 in/s)

Velocidade de avanço no eixo Y

20.000 mm/min
(13 in/s)

Velocidade de avanço no eixo Z

20.000 mm/min
(13 in/s)

Capacidade máx. da mesa

300 kg
(661 lb)

Peso máx. das ferramentas

7 kg
(15,4 lb)

Tempo de troca de ferramentas

4,8 s

Descrição

O centro de maquinação vertical V33i proporciona maquinação a alta velocidade com uma precisão soberba, remoção eficiente de aparas e facilidade de operação. O fuso possui o sistema exclusivo de arrefecimento do núcleo e lubrificação sob a pista da Makino, minimizando a distorção térmica a altas velocidades do fuso. A construção integrada do fuso e do rotor do motor de acionamento reduz a vibração durante o funcionamento a alta velocidade - apenas mais uma razão pela qual a V33i é a sua fresadora de alta velocidade ideal. O centro de maquinação vertical V33i da Makino é a fórmula definitiva para o sucesso na fresagem de matrizes e moldes extremamente precisos a partir de materiais extremamente duros. O centro de maquinação vertical V33i incorpora uma série de características de design especificamente concebidas para aumentar a precisão e mantê-la durante os longos períodos de tempo típicos da maioria das aplicações de moldes e matrizes. Com os eixos X e Z no fuso e o eixo Y sob a mesa, a construção da máquina proporciona um desempenho superior num pacote compacto. Concebida sem saliências ou áreas não suportadas, a V33i proporciona uma precisão excecional em toda a gama da máquina. As guias são integradas nas peças fundidas da máquina para proporcionar uma rigidez e precisão superiores. Para garantir uma precisão consistente durante longos períodos de ciclo, a máquina V33i está equipada com as seguintes características: Parafusos de esferas arrefecidos por núcleo em todos os eixos, incluindo controlo de temperatura da área do suporte de rolamentos e da área de montagem do motor para manter as temperaturas dos componentes. Controlo da temperatura do suporte da máquina e do fuso através de passagens de óleo e óleo com temperatura controlada, assegurando um controlo rigoroso das temperaturas do suporte e do fuso.

---
