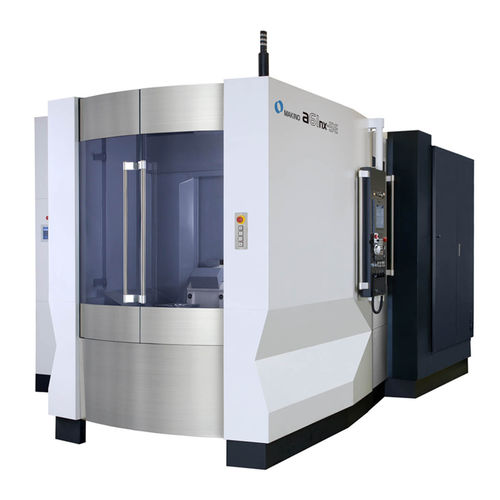

Centro de usinagem CNC de 5 eixos a61nx-5E
horizontalcom mesa rotativapara alumínio

centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
centro de usinagem CNC de 5 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
horizontal
Estrutura
com mesa rotativa
Material usinado
para alumínio
Número de ferramentas
60 ferramentas
Aplicações
para a indústria aeroespacial, para produção de peças pequenas
Outras características
de alta produtividade, com acionamento direto, de alta potência, com trocador de pallet
Curso X

730 mm
(28,74 in)

Curso Y

730 mm
(28,74 in)

Curso Z

680 mm
(26,77 in)

Velocidade de rotação

14.000 rpm, 24.000 rpm
(87.965 rad.min-1, 150.796 rad.min-1)

Potência

80 kW
(108,77 hp)

Velocidade de avanço no eixo X

48.000 mm/min
(31 in/s)

Velocidade de avanço no eixo Y

48.000 mm/min
(31 in/s)

Velocidade de avanço no eixo Z

43.000 mm/min
(28 in/s)

Capacidade máx. da mesa

150 kg
(331 lb)

Peso máx. das ferramentas

12 kg
(26,5 lb)

Tempo de troca de ferramentas

0,9 s

Descrição

O centro de maquinação horizontal de 5 eixos a61nx-5E oferece a solução ideal para a produção de pequenas peças aeroespaciais O centro de maquinação horizontal de cinco eixos a61nx-5E foi concebido especificamente para a maquinação de alumínio de alta eficiência de componentes complexos de cinco eixos de pequena a média dimensão e peças aeroespaciais monolíticas. O seu design baseia-se nas máquinas da série nx de grande sucesso A a61nx-5E aumenta a produtividade através da adição de dois eixos rotativos de acionamento direto para uma eficiência "one-and-done". A a61nx-5E possui um design inovador de trocador automático de paletes que carrega diretamente a palete na mesa rotativa do 5º eixo, proporcionando uma superfície plana para um carregamento ergonómico das peças. As opções de fuso para a a61nx-5E vão desde o fuso padrão de alta potência de 14.000 RPM, até um notável fuso de 24.000 RPM, 80kW (potência nominal) para maquinação de alumínio no sector aeroespacial. Este fuso com lubrificação por baixo da pista e arrefecido por núcleo é capaz de taxas de remoção de metal de até 300 polegadas cúbicas por minuto na maquinação de alumínio. O a61nx-5E traz a remoção de metal e a produtividade das máquinas MAG da Makino para uma plataforma mais pequena, permitindo aos fabricantes aeroespaciais "dimensionar corretamente" a sua produção de peças.

---

VÍDEO
