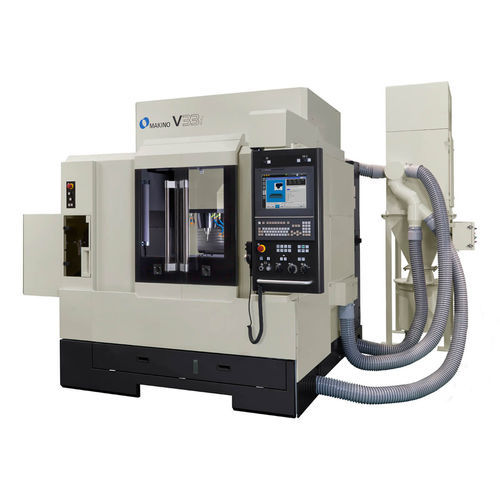

Centro de usinagem CNC de 3 eixos V33i
verticalHSK A-63CAT40

centro de usinagem CNC de 3 eixos
centro de usinagem CNC de 3 eixos
centro de usinagem CNC de 3 eixos
centro de usinagem CNC de 3 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
HSK A-63, CAT40, HSK F63, HSK-E32
Número de ferramentas
40 ferramentas, 60 ferramentas
Aplicações
para moldes, para usinagem de grafite
Outras características
de alta velocidade, de alto desempenho, compacto, alta precisão, de alta rigidez
Curso X

650 mm
(25,59 in)

Curso Y

450 mm
(17,72 in)

Curso Z

350 mm
(13,78 in)

Velocidade de rotação

20.000 rpm
(125.664 rad.min-1)

Velocidade de avanço no eixo X

10.000 mm/min
(7 in/s)

Velocidade de avanço no eixo Y

10.000 mm/min
(7 in/s)

Velocidade de avanço no eixo Z

10.000 mm/min
(7 in/s)

Capacidade máx. da mesa

300 kg
(661 lb)

Peso máx. das ferramentas

7 kg
(15,4 lb)

Tempo de troca de ferramentas

4,8 s

Descrição

O centro de maquinação vertical V33i da Makino é a fórmula definitiva para o sucesso na fresagem de matrizes e moldes extremamente precisos a partir de materiais extremamente duros. A máquina está equipada com fusos de esferas arrefecidos por núcleo, rolamentos de apoio e suportes de motor, bem como um design de sela arrefecida por núcleo com Nano slideway para controlar o crescimento térmico da máquina, proporcionando uma precisão sustentada em trabalhos de moldes/matrizes de geometria complexa e de ciclo longo. O fuso apresenta o sistema único e patenteado da Makino de arrefecimento do núcleo e lubrificação sob a pista, minimizando a distorção térmica a altas velocidades do fuso. A construção integrada do fuso e do rotor do motor de acionamento reduz a vibração durante o funcionamento a alta velocidade. Além disso, a disposição ideal dos eixos e a construção da máquina proporcionam um desempenho superior num pacote compacto. A disposição dos eixos foi concebida sem saliências para garantir uma precisão excecional em toda a gama de deslocações dos eixos. As guias estão integradas na máquina para proporcionar uma precisão e rigidez superiores. O centro de maquinação vertical V33i incorpora uma série de características de design especificamente concebidas para aumentar a precisão e mantê-la durante os longos períodos de tempo típicos da maioria das aplicações de moldes e matrizes. Com os eixos X e Z no fuso e o eixo Y sob a mesa, a construção da máquina proporciona um desempenho superior num pacote compacto. Concebida sem saliências ou áreas sem suporte, a V33i proporciona uma precisão extraordinária em toda a gama da máquina. Cuidadosamente polidas para um acabamento de precisão, as guias são parte integrante das peças fundidas da máquina para proporcionar rigidez e precisão superiores.

---
