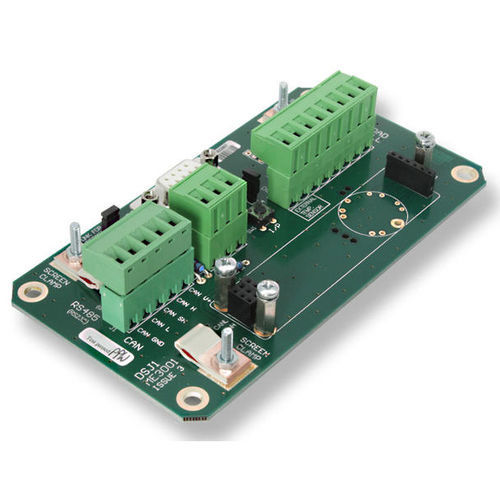

Módulo conversor digital DSJ1

de comunicaçãoRS232RS-485

A placa de montagem DSJ1 fornece um pacote conveniente que torna a interconexão e a montagem em campo do módulo DSC rápida e fácil. O DSJ1 foi concebido para ser utilizado com sensores extensométricos tais como transdutores de pressão, células de carga e sensores de torque, a família DSC oferece capacidades de digitalização de alta velocidade e condicionamento de sinal de alta precisão. Os formatos de saída disponíveis incluem RS232, RS485 ASCII, Modbus, & MantraCAN J1939. Nota: Os produtos MantraCAN só podem ser configurados com o software Mantracourt que funcionará no Microsoft Windows. Para mais de um canal de entrada, o modelo DSJ4 fornece a capacidade de ligar até quatro DSC's modelo a um autocarro de comunicações comum. Vários DSJ1 ou DSJ4 podem ser ligados ao mesmo bus para aplicações distribuídas (excepto quando se utiliza RS232). Para montagem interna ao sensor, a mesma electrónica está também disponível num formato compacto em miniatura e é conhecida como DCell Strain Gauge ou Load Cell Embedded Digitiser Module. Note-se que o modelo DSJ1 é a designação da placa de circuito impresso completa com os conectores, mas NÃO INCLUI o DSC. Por conseguinte, ao seleccionar este produto, não se esqueça de seleccionar também o módulo DSC apropriado a partir da página de informação do produto relevante. As características do cartão DSC Strain gauge para RS232, RS485 ou CAN cartão de condicionamento de células de carga digital Formato OEM PCB para fácil adaptação aos produtos Ultra alto desempenho, resolução de 1 parte em 200.000 (18bit) Alta velocidade, até 500 actualizações por segundo Calibração automática ou entrada directa de mV/V com linearização Filtro dinâmico programável Compensação de temperatura Relatório de erros incluindo condições de falha e sobrecarga do extensômetro
