O amplificador extensométrico é um condicionador de sinal de alto desempenho para sensores de uma ou várias pontes extensométricas, tais como carga, força, pressão e torque.
O SGA A&D fornece condicionamento de sinal de strain gauge para células de carga e oferece uma ampla largura de banda e uma vasta gama de sinais de entrada. O dispositivo pode ser alimentado a partir de fontes AC ou DC fornecendo excitação para até quatro pontes de strain gauge de até 350 Ohm.
O sinal de saída condicionado pode ser seleccionado de 0-20 mA, 4-20 mA, 0-10 V, 0-5 V, ±5 V ou ±10 V.
As opções incluem: Alimentação DC isolada e montagem em calha DIN.
Fornecido numa caixa de montagem do anteparo IP67 NEMA4 à prova de água e está disponível com opções de alimentação eléctrica AC ou DC. O módulo de condicionamento de sinal do extensômetro é robusto e totalmente compatível com CE.
Para uma versão digital do módulo de condicionamento de sinal do extensómetro com relés de set point, comunicações e opções de visualização, consulte o nosso mostrador de amplificador de célula de carga para pesagem LCA20.
Amplificador de medida de deformação ideal para condicionamento do sinal da célula de carga
1 - 5 kHz filtro ajustado para aplicações de teste & medição
Sensibilidade seleccionável de 0,1 a 30 mV/V usando interruptores e potenciómetro de corte fino
Interruptor de desvio seleccionável ±70% FS usando interruptores e potenciómetro de corte fino
Saída analógica seleccionável pelo utilizador em formato de tensão ou corrente padrão

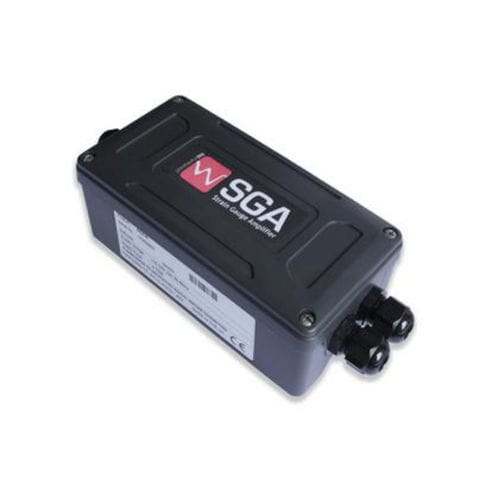

O SGA A&D (mostrado na foto principal) vem completo com caixa, com opção de caixa montada em calha DIN (D4) como mostrado à esquerda
Ponte do Módulo de Conclusão disponível (SGABCM)
Para ligação de meio ou quarto de ponte em (SGABCM)
Fornece calibração local e remota de shunt
Suporta meias pontes e quartos de ponte
Resistências de alta estabilidade
Compatível com todas as variantes do SGA A/D
Fácil instalação
---
