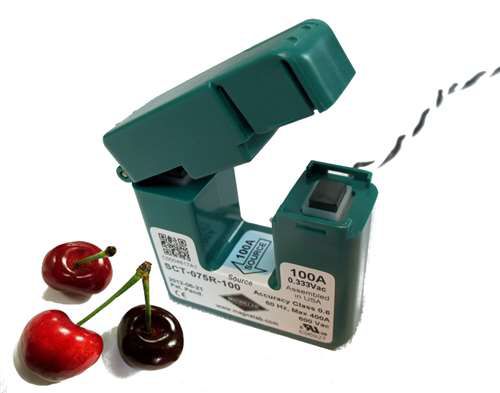

Sensor de corrente com transformador SCT-075R

CAde abertura

SCT-075R Sensor de Corrente de Núcleo Fraccionado A série de sensores de corrente de núcleo dividido SCT-075R é classificada como tendo uma classe de precisão C57,13 0,6 de acordo com o grau de receita ANSI. Eles oferecem um ângulo de fase superior de 0,25 graus e uma linearidade inigualável que é rara em outros tipos de sensores de corrente AC. Tem uma capacidade máxima de 250 ampéres passando pelo condutor central. A entrada de até 250 amperes é transformada por este TC de núcleo dividido em uma saída de 0,333 Volts. SCT-075R | Características -Precisão de linearidade ± 0,5% -Ângulo de fase ± 0,25% -Entrada nominal até 250 Amps -Acurácia a 10% a 120% da corrente nominal -Operações de 30 Hz a 1.000 Hz -Chumbo de par trançado de 8 pés -UL Listado, CE, e em conformidade com RoHS -Tensão máxima: 600V (em condutor nu) -Produção 0,333 Volt AC à corrente nominal SCT-075R |Descrição Estes tipos de transformadores são particularmente adequados para instalação em cabos eléctricos que já tenham sido instalados. Isto porque ele pode simplesmente se encaixar no referido condutor e tem um mecanismo de auto-travamento. A tensão máxima para o condutor nu é de 600 volts. O SCT-075R está disponível em 50, 100, 200 e 250 ampères e tem uma abertura de 0,79 polegadas de largura. Entretanto, um produto similar que também tem uma potência nominal de 0,333 volts é o transformador de corrente de núcleo dividido SCT-3000, mas pode acomodar até 3000 amperes. O desenho do transformador de corrente para o SCT-075R dá-lhe uma precisão de linearidade de 0,5 por cento de qualquer forma. Isto permite que os cálculos estimados estejam muito próximos dos resultados reais. Esta precisão é mantida em 10 a 120 por cento da corrente nominal. O seu ângulo de fase é de 0,25 graus e tem uma entrada nominal de até 250 amperes.
