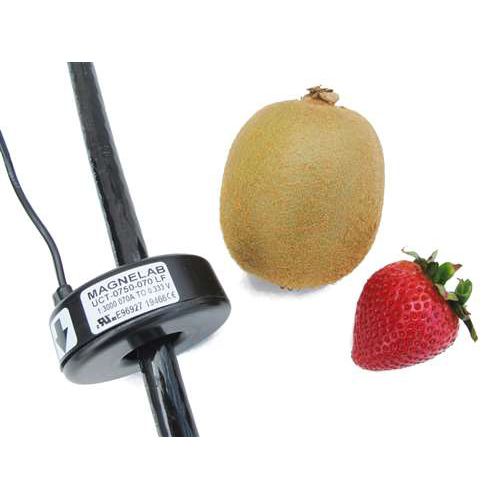

Sensor de corrente toroidal UCT-0750 series

CAcom núcleo sólidode precisão

UCT-0750 Sensor de Corrente CA de Núcleo Sólido Os modelos de transformadores de corrente UCT têm uma precisão superior a um por cento com menos de um grau de ângulo de fase. A saída é controlada por uma resistência de precisão fixada no padrão industrial de 0,333 Volt AC. A construção robusta encapsulada em epóxi deste sensor de corrente vem com cabos torcidos de oito pés. Contacte a Magnelab para outras avaliações e desenhos personalizados. Versão do Revenue Grade disponível com linearidade de 0,5% com menos de 0,26° de deslocamento de fase. O Revenue Grade cumpre ou excede a classe de medição IEC 0,5. Consulte a folha da SPEC para obter mais detalhes. UCT-0750 | Características Corrente nominal de entrada de 5 amps a 100 amps Saída 0,333 Volt AC à corrente nominal c/ precisão de linearidade ± 1% ou melhor Ângulo de fase < 1 grau medido a 50% da corrente nominal (<0,26 graus para o Grau de Rendimento) Precisão de 10% a 130% da corrente nominal Chumbo de par trançado de 8 pés e UL reconhecido Saída personalizada e outros parâmetros estão disponíveis Temperatura de funcionamento: -20 graus Celcius a +110 graus Celcius Funciona de 30 Hz a 1.000 Hz Chumbo de par trançado de 8 pés, 22 AWG Norma UL 61010-1, EN60044-1 Informações adicionais Peso 0,13063460256 kg Amp Rating0, 100, 30, 50, 70 Saída 0,333 Volt Tipo de ProdutoSensor de Corrente Entrada AC
