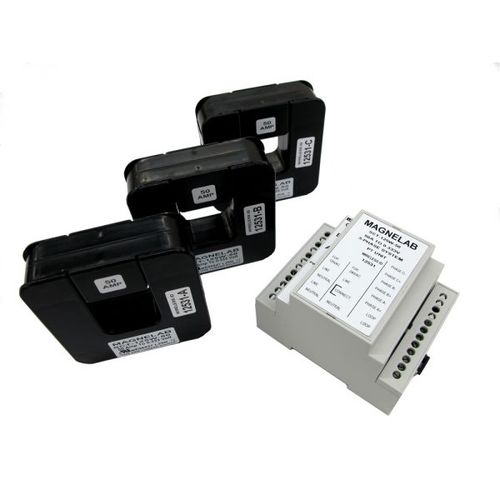

Sensor de corrente com transformador SCT-125W series

para trilho DINCAtrifásico

0.333 Vac Output 1,25 polegadas SCT Abertura O SCT-125W série Split-Core 3-Phase Wireless Current Sensor da Magnelab é um pequeno sistema de sensor de corrente CA sem fio de núcleo dividido ideal para simplificar a instalação na fiação elétrica existente, encaixando ao redor do condutor sem fios ou conexões adicionais. Ele transforma até 800 amperes de corrente de entrada CA em uma tensão de saída de 0,333 Volts ou 1,0V RMS. Cada TC contém uma ligação de radiofrequência alimentada pela corrente medida, que se ligará ao Controlador (Unidade PT) para qualquer corrente acima de 5 A. O conteúdo inclui 3 sensores de corrente AC sem fio de núcleo dividido e um Controlador (unidade PT). O controlador fornece três saídas que correspondem aos três TCs remotos, tanto em amplitude como em fase. Usos típicos Este tipo de dispositivo é normalmente utilizado no registo, registo de dados, gestão de energia, monitorização de energia e alocação de custos. Todos os dispositivos SCT vêm com um mecanismo de auto-travamento. Além disso, é possível montar o controlador em trilho DIN. Opções e Especificações Gerais Se você precisa de um transformador que lide com mais amperes, nós também carregamos o transformador de corrente sem fio SCT-200W, que pode lidar com até 1500 amperes. A relação do transformador de corrente do SCT-125W leva uma corrente de entrada de até 800 amperes e fornece uma saída de 0,333 volts. A precisão da linearidade é de 1% de qualquer forma, de 10% a 130% da corrente nominal. O ângulo de fase na corrente nominal é inferior a 1 grau. A frequência de operação e medição do SCT-125W é de 60 Hz (50 Hz a pedido para a Europa e outras regiões) com um alcance de 10 metros. Enquanto cada TC sem fio não necessita de energia externa, o controlador requer 120 ou 240 volts CA.
