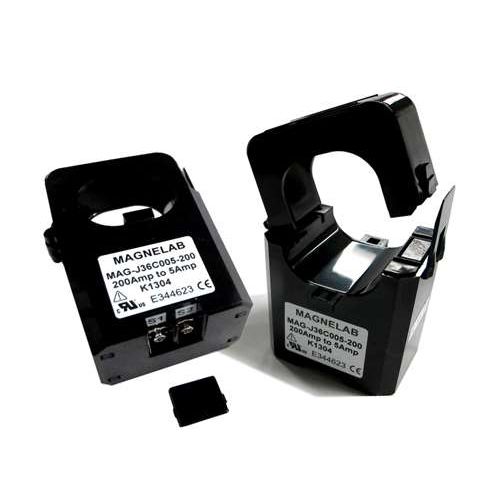

Sensor de corrente com transformador ACT-0036

fixoCAde abertura

ACT-0036 Transformador de Núcleo Dividido Saída de corrente AC ACT-0036 Transformador com núcleo dividido (anteriormente MAG-J36C005) é um sensor de corrente com núcleo dividido de abertura de 36 mm que transforma uma entrada de corrente AC de 200 a 400 Amps em uma saída de 5 Amps. Os transformadores de núcleo dividido são ideais para instalação em cabos eléctricos existentes através de encaixe em torno do condutor. O ACT-0036 tem um mecanismo de auto-travamento. Aplicações Frequentes -Medidor de energia -Switchgear -Sistemas de medição distribuídos -Sets Gerais -Painéis de controle ACT-0036 | Características ● Transformador de corrente Entrada até 600 Amps ● Saída 5A à corrente nominal ● Precisão a 5% a 120% da corrente nominal à frequência de 50 Hz a 60 Hz ● Registado na UL, em conformidade com a CE e RoHS ● 2 X M3-Screw Terminals ACT-0036 | Descrição "O Magnelab ACT-0036 é um transformador classe 2 de núcleo dividido. Ele transforma a entrada de corrente AC de 200 a 600 Amps para uma saída de 5 Amps. Um sensor de corrente AC como este pode ser facilmente instalado em cabos eléctricos existentes. Isto é conseguido simplesmente encaixando-o em torno do condutor já instalado. O ACT-0036 está equipado com um mecanismo de auto-travamento para facilitar a sua utilização. É frequentemente utilizado em aparelhos de comutação, medidores de potência, conjuntos gerais, sistemas de medição distribuídos e painéis de controlo. O ACT-0036 tem várias características. Estes incluem uma entrada nominal de até 600 Amp e uma saída com uma corrente nominal de 5 Amp. Tem uma precisão de Classe 3 para até 2,5 VA. A precisão é de 5% a 120% da corrente nominal. Tem também um nível de protecção bipolar de 6,5Vp e uma gama de frequências entre 50 Hz e 60 Hz.
