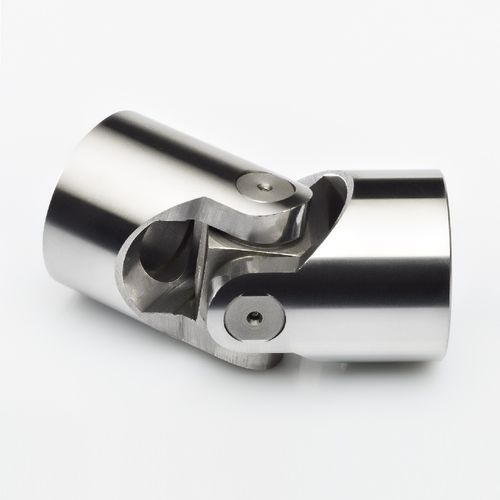

Junta universal dupla G-H

telescópica

JUNTAS DE CARDAN SÉRIE "G" COM CASQUILHOS DESLIZANTES - para velocidades médias-baixas e onde há cargas de choque - ângulo de trabalho máximo de 45° - velocidade máxima de rotação 1000 rpm - Execuções especiais a pedido As juntas estão disponíveis em 2 versões: - Versão G segundo a norma DIN 808 - Versão GB de acordo com a norma DIN 808/7551 JUNTAS DE CARDAN SÉRIE "H" COM ROLAMENTO DE AGULHAS - para altas velocidades e binários relativamente baixos - ângulo de trabalho máximo 45 - velocidade máxima de rotação 4000 rpm - Execuções especiais a pedido As juntas estão disponíveis em 2 versões: - Versão H segundo DIN 808 - Versão HB segundo a norma DIN 808/7551 Todas elas são compostas por um núcleo de roda em estrela e 2 meias-juntas com extremidades em forquilha. Entre os pinos da roda em estrela e os orifícios dos garfos, são montados 4 casquilhos deslizantes resistentes ao desgaste (para a série G) ou rolamentos de rolos (para a série H de alta velocidade). Não é necessária qualquer lubrificação ou manutenção para a série H (juntas de alta velocidade com rolamentos de rolos), uma vez que os seus rolamentos são lubrificados para toda a vida. As juntas com chumaceiras de deslizamento da série G destinam-se a velocidades médias-baixas e a cargas de choque. Para velocidades elevadas e binários relativamente baixos, são recomendados os tipos com rolamentos de rolos (H - HB). Ambas as versões oferecem elevada eficiência, funcionamento silencioso, baixo coeficiente de fricção a preços competitivos. Todas as superfícies de fricção são endurecidas e rectificadas. O ângulo de trabalho máximo é de 45° para juntas simples e 90° para juntas duplas. A velocidade máxima de rotação é de 1000 rpm para a série G, enquanto a série H pode atingir 4000 rpm. Todas estas juntas são também fornecidas na versão telescópica.
