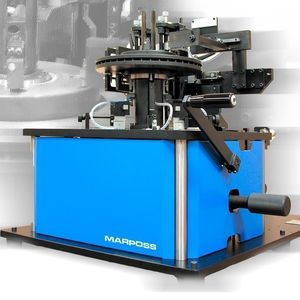

Máquina de medição de geometria M62 series

dimensionalpor contato diretoautomática

A linha M62 de produtos inclui uma grande variedade de instrumentos de medição para inspecção dimensional e funcional de múltiplos tipos de engrenagens. Utilizando ferramentas altamente precisas e tecnologia robusta, as soluções Marposs para verificação de engrenagens oferecem o método de medição adequado para controlar o processo de fabrico num ambiente de chão de fábrica. Todos os sistemas de medição são predispostos para a utilização do Gear AddOn, um software dedicado à análise de engrenagens compatível com Microsoft Windows®. A linha de inspecção de engrenagens M62 inclui instrumentos de aferição manual, bem como máquinas automáticas para satisfazer todos os requisitos de inspecção do processo de produção de uma engrenagem. De acordo com a operação específica ao longo do processo, a Marposs pode oferecer soluções para inspeccionar: - Parâmetros dimensionais: OBD, Diâmetro de Passo, Diâmetro de Raiz, OBR, ID, Distâncias, Paralelismo e Perpendicularidade entre superfícies e erros de forma - Parâmetros funcionais: verificações do rolo de engrenagem (Fi", fi", Fr", Aa", FTT, Nicks) Dependendo da função do calibrador, o instrumento de medição é calibrado com artefactos (mestres) de geometria semelhante às engrenagens de produção inspeccionadas, ou parte completa como artefactos em caso de aferição funcional. A Marposs pode oferecer uma série completa de moldes fabricados em aço de bitola padrão (62-64 HRC) ou aço para ferramentas de alta velocidade (HSS) e com tratamento de superfície como revestimento TiN. Todas as matrizes são fornecidas com certificação de acordo com as especificações DIN 3961-3962. Todos os sistemas de calibragem M62 podem ser ligados a uma vasta gama de interfaces electrónicas inovadoras Marposs e computadores industriais.
