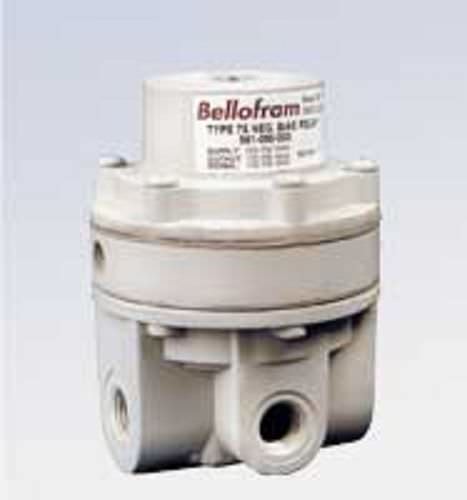

Relé pneumático de controle Type 75, Type 75HR

Os Relés de Ar Pneumático Marsh Bellofram Tipo 75 e Tipo 75HR usam pressão de sinal para controlar com precisão a pressão de saída em uma ampla faixa de variações de vazão e pressão de alimentação. Sob estas condições variáveis de fluxo, a pressão de saída é mantida pelo uso de um tubo aspirador, que ajusta a abertura da válvula de fornecimento de ar de acordo com a velocidade do fluxo. Uma válvula de alimentação balanceada, utilizando um diafragma rolante patenteado da Marsh, torna o relé virtualmente imune a mudanças na pressão de alimentação, com operação confiável durante milhões de ciclos. O relé básico Tipo 75 oferece excelente precisão, juntamente com altas taxas de fluxo de entrada. Uma versão opcional de alto alívio (75HR) também está disponível, que fornece "blowdown" extra rápido para liberação rápida da pressão de saída. Este recurso de alívio torna o relé adequado para uso em aplicações que exigem exaustão rápida. Além disso, as unidades estão disponíveis com um viés negativo fixo montado internamente por mola, com uma fórmula que é particularmente útil para obter pressão zero de dispositivos pneumáticos como os transdutores I/P, que normalmente não podem ser ajustados tão baixo, bem como para obter saídas mais altas de tais dispositivos. O projeto e a construção do relé Tipo 75 permitem uma manutenção simples, com unidades que podem ser reparadas sem necessidade de removê-lo da linha, reduzindo assim o tempo de inatividade. Estão disponíveis relações de pressão de sinal para saída de 1:1, 1:2, 1:4 e 1:6. A saída máxima é de 150 PSIG (10.3 BAR). Características: Projeto de Válvula Equilibrada Alta Capacidade de Fluxo Manutenção em campo Razões de Saída Múltiplas Opção de enviesamento negativo Aplicações: Aumento do volume Carregamento do rolo de dança Carregamento do rolo do calendário Controle de Buchas de Cilindro
