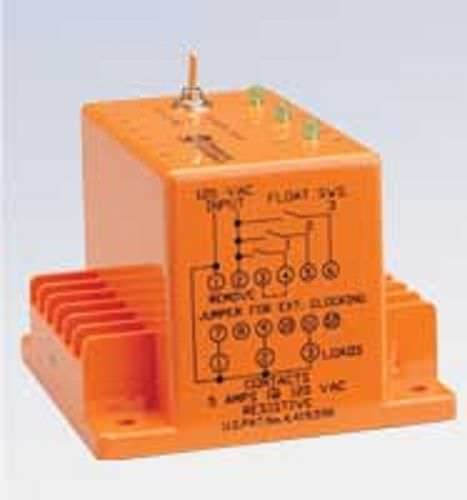

Relé eletromecânico para montagem em superfície ARA-120-AME

de alternância

Os relés expansíveis da série ARA da ATC Diversified Electronics Division da Marsh Bellofram são projetados para uso em instalações de carga múltipla que são necessárias para alternar em sequência e têm a capacidade de aceitar uma instalação de carga adicional no futuro. ARA-120-AME: o ARA-120-AME é um relé duplexador/triplexador alternado. Com o interruptor seletor na posição A, este relé alternado irá duplexar as cargas nos terminais 7 e 9. Com o interruptor na posição B, o relé alternador triplicará as três cargas nos terminais 7, 9 e 11. Para as alternâncias automáticas, um jumper instalado de fábrica está no lugar entre os bornes 3 e 4. A ação alternada é realizada quando o interruptor de controle entre os terminais 2 e 4 abre. Para alternâncias de relógio externas, remova o jumper instalado de fábrica entre os terminais 3 e 4 e coloque um interruptor isolado normalmente aberto entre os terminais 2 e 3. A ação alternada ocorrerá cada vez que este interruptor isolado for fechado e depois reaberto. ARA-120-ANE: O ARA-120-ANE é um relé alternador triplexer/quadraplexer. Com o interruptor seletor na posição A, o relé alternador triplicará entre as cargas nos terminais 7, 8 e 9. Com o interruptor na posição B, o relé alternador quadruplicará as cargas nos terminais 7, 8, 9 e 10.
