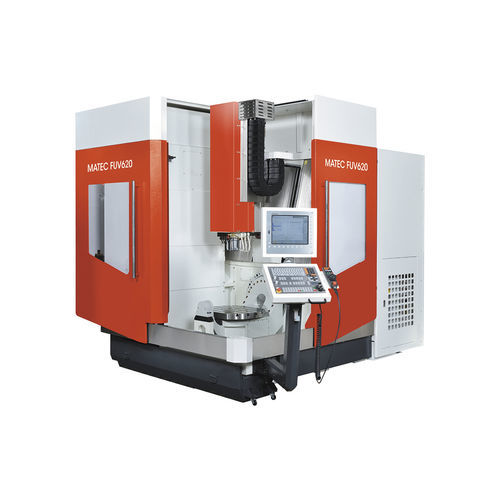

Centro de usinagem CNC de 5 eixos FUV series

universalHSK A-63SK40

Os novos centros de maquinação de 5 eixos MATEC FUV 620 I 720 foram concebidos para produzir peças e formas complexas em 5 eixos. O design da máquina proporciona uma elevada rigidez e concentração de massa acelerada, resultando numa excelente conceção dinâmica. Os motores de corrente alternada, que constituem o estado da arte na construção de máquinas-ferramentas de alta dinâmica, estão incorporados nos eixos de rotação e de rotação. A base da máquina é constituída por ferro fundido "Meehanite" com nervuras apertadas. Toda a estrutura se destaca pela sua elevada termoestabilidade, permitindo o carregamento dinâmico da máquina e garantindo um baixo nível de vibração, uma óptima acessibilidade com uma grande área de trabalho e uma necessidade de espaço compacta. Com base na conceção da máquina, é possível a maquinação simultânea de peças em 5 eixos, bem como a maquinação de 5 lados, quando se utilizam os travões axiais hidráulicos integrados (momentos de aperto dos eixos até 4.410 Nm). Os diâmetros das placas frontais das mesas de trabalho são Ø 650 mm resp. Ø 720 x 540 mm. A ponte giratória, incorporada no contra-rolamento, e os pontos de rotação do eixo da mesa perfeitamente integrados, permitem a maquinação de peças até um peso total de 500 kg. O eixo de rotação permite uma rotação completa de 360°. O eixo de rotação permite a maquinação de peças complexas, uma vez que a mesa pode rodar até -50° | +110°. Os codificadores de rotação diretamente ligados permitem uma precisão máxima do contorno. Automação da peça de trabalho Soluções de automatização de elevada flexibilidade. os robots de 6 eixos com mudança automática de pinças abrem ciclos de processo totalmente novos para o manuseamento automático de peças. Fácil implementação de processos secundários e adicionais. Conceção baseada no tamanho e peso da peça, bem como na capacidade de armazenamento.
