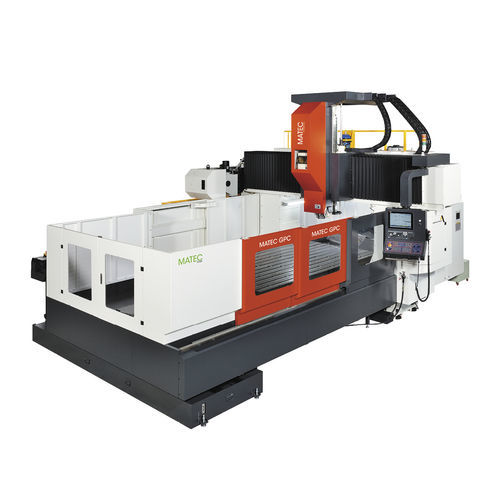

Centro de usinagem CNC de 3 eixos GPC

verticaltipo pórticocom mesa móvel

Centro de maquinação de pórtico vertical com pórtico fixo e mesa de máquina móvel como eixo X. Os eixos Y e Z são construídos na viga do pórtico. Todas as estruturas de base da máquina são constituídas por ferro fundido de alta qualidade tratado termicamente. A estrutura da máquina, calculada por meio de análise de elementos finitos (FEA), é perfeitamente nervurada e garante uma rigidez extrema. A viga do pórtico e as duas colunas verticais são fabricadas numa única peça (Y = 1.600 mm). A máquina está equipada com guias lineares precisas e de grande capacidade nos três eixos. Os eixos são accionados por parafusos de esferas. Todas as partes móveis da máquina são lubrificadas por um sistema automático de lubrificação central. O magazine de ferramentas e o trocador de ferramentas são montados paralelamente no eixo X e são destacados na área de trabalho. As ferramentas são trocadas numa posição X fixa na posição mais alta do eixo Z. Sistema de troca de ferramentas com carregador de corrente e pinça dupla. Para trocar a ferramenta que se encontra horizontalmente no armazém de correntes, esta é colocada na posição vertical. Ao mesmo tempo, a pinça dupla pega na nova ferramenta e na que está no fuso e muda as ferramentas fazendo uma volta de 180°. Graças ao fuso de alta potência incorporado com caixa de 2 velocidades, é possível obter elevados desempenhos de corte em quase todos os materiais. Os rolamentos de esferas são lubrificados com massa para toda a vida. Equipamento adicional, como a área de trabalho totalmente fechada com teto, coberturas telescópicas em todos os eixos, unidade de refrigeração com bicos de lavagem e lavagem da cama, bem como uma remoção de aparas, perfeitamente adaptada à classe de desempenho, completam a máquina.
