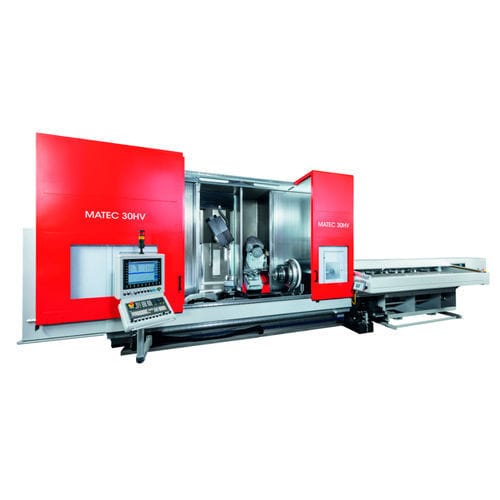

Centro de usinagem CNC de 3 eixos

verticalde colunacom mesa giratória

Maquinação completa através de unidades de maquinação aditiva e automação integrada. Dados técnicos baseados no grupo modular Conceito Com este conceito de máquina, todas as etapas do processo desde alimentação do perfil da barra, maquinação de 6 lados em duas posições de fixação e descarga automática são descarga automática são combinadas numa única máquina. Isto resulta num processo de produção totalmente automático. Isto, por sua vez, garante a mais elevada precisão e repetibilidade durante todo o período de produção. Assim, o conceito não só é capaz de otimizar a produção, mas também de gerar poupanças na ordem dos de dois dígitos. Detalhes técnicos Centro de maquinação de coluna móvel com cabeça giratória Alimentador automático de barras Mesa rotativa CNC, horizontal, com mandril de pinça, passagem Ø 160 mm Cabeçote móvel para suporte da peça unidade de serragem CNC de 2 eixos, lâmina de serra Ø 490 mm | 16 kW Corrediça de transferência com mesa rotativa CNC horizontal e estação de fixação pinça de 3 eixos para remoção da peça Sistema de remoção de peças e restos Gama de aplicações da High-Production-Line Materiais desde aço de alta resistência a plásticos Peças alongadas com maquinação em várias faces Perfis de diferentes dimensões Eixos, tubos, travessas e similares Produção de uma peça única ou de pequenos lotes a partir de material sólido Informações técnicas Cabeça giratória Ângulo de rotação: ± 105° infinitamente variável Precisão de posicionamento: ± 3" Armazém de ferramentas Ø da ferramenta: máx. 200 mm Comprimento da ferramenta: máx. 340 mm Acionamento do fuso principal Binário: máx. 230 Nm
