Medidor de vibração de varredura VibroMet™500

laser de efeito Doppler

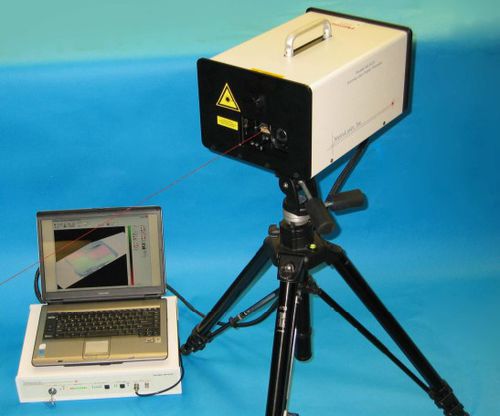

O raio laser do vibrometro doppler laser de varrimento é desviado por 2 espelhos que são controlados pelo computador. Uma câmara no interior da cabeça fornece a imagem do objecto em teste. Nesta imagem, os pontos de medição podem ser dispostos como com um software CAD. Após a configuração dos pontos, a medição é feita automaticamente pelo computador. Método O vibrómetro laser de varrimento é baseado no vibrómetro laser de ponto único VibroMet500. O feixe laser mede a velocidade na superfície do objecto de teste. O sinal de velocidade é medido por um sistema de aquisição de dados e armazenado no computador. Componentes Na imagem acima são mostrados os componentes de um sistema de digitalização a laser. Cabeça laser com unidade de espelho Caixa controladora Aquisição de dados Portátil com software de controlo e análise O sistema completo é muito compacto e pode ser transportado por uma pessoa, por exemplo, quando se utiliza um avião. A cabeça laser inclui a unidade laser, os espelhos e a câmara de vídeo. Não é necessário um ajuste de quaisquer lentes ou sistema óptico. Os espelhos são controlados pelo computador. Controlador Os componentes dentro da caixa do controlador são o amplificador RF, o desmodulador e o filtro de saída. O amplificador aumenta o nível do sinal, o desmodulador faz um sinal de velocidade fora do sinal Doppler e com o filtro de baixa passagem de saída a gama de frequências pode ser limitada para reduzir o ruído, etc. Aquisição de dados A unidade de aquisição de dados para o scanner laser está disponível como uma placa PCI interna ou como uma caixa USB externa.
